F33 ei ole aina "väärä hälytys": miksi vaihevirralla, vaihtovirtakytkennällä ja ohimenevällä kuormalla on merkitystä

F33 ei ole aina "väärä hälytys": miksi vaihevirralla, vaihtovirtakytkennällä ja ohimenevällä kuormalla on merkitystä

Kun invertteri ilmoittaa AC-ylivirtatapahtumasta, mutta paikka näyttää normaalilta muutaman minuutin kuluttua, vaisto on usein epäilty häiritsevää laukaisua. Käytännössä parempi lähtökohta on yleensä yksinkertaisempi: lue vaiheet, tarkista, mihin vaihtovirtakytketty invertteri on kytketty, ja kysy mikä muuttui juuri ennen hälytystä.

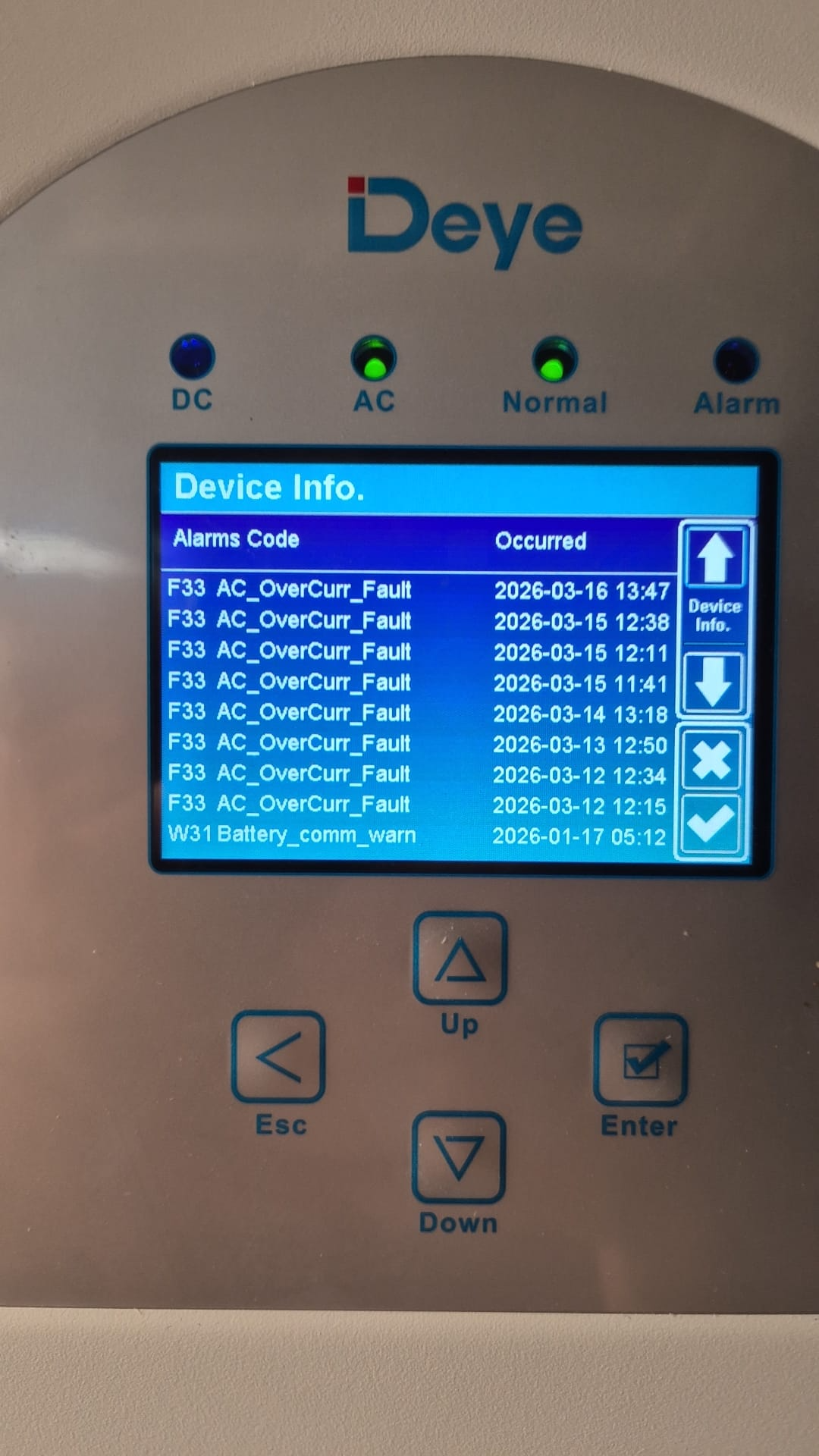

Kenttäpalvelu palkitsee harvoin nopeimman oletuksen. Ensi silmäyksellä salaperäiseltä näyttävä hälytys osoittautuu usein tavalliseksi, kun sähköpolku on ymmärretty. F33 kuuluu tähän kategoriaan. Joissakin Deye-hybridiinvertteriperheissä koodi on AC_OverCurr_Fault. Muissa perheissä numerointi siirtyy hieman, mutta käytännön opetus on pitkälti sama: aloita AC-puolelta ennen kuin päättelet, että kone on raportoinut tapahtuman väärin.

Tällä erolla on merkitystä, koska AC-ylivirtatapahtuma tulkitaan usein liian suppeasti. Asentajat voivat tarkastella paikan kokonaistehoa, ottaa vakaan tilan virran lukeman, nähdä mitään dramaattista ja päättää, että hälytys ei voi olla todellinen. Virta ei kuitenkaan aina toimi siististi, tasaisesti tasapainotetulla tavalla, jota yleiskuvan teholuku antaa ymmärtää. Kohde voi näyttää vaatimattomalta kokonaiskilowateissa ja silti asettaa merkittävän taakan yhdelle vaiheelle, varsinkin kun kyseessä on vaihtovirtakytkentä, varakuormitus tai lyhytaikaiset kytkentätapahtumat.

Aloita koodilla, mutta älä lopeta siihen

Ensimmäinen hyödyllinen kohta on selvä. Vikakoodien numerointi voi vaihdella invertteriperheen mukaan, joten huoltotiimin tulee aina varmistaa tarkka malli ennen kuin yksittäistä koodia käsitellään yleisenä. Silti Deyen omat käsikirjat osoittavat johdonmukaiseen suuntaan: kun invertteri ilmoittaa AC-puolen ylivirtatilanteesta, tutkimus tulisi aloittaa AC-polulla olevalla virralla, ei kiireisellä johtopäätöksellä, että akun, BMS:n tai PV-tulon täytyy olla syyllinen.

Se saattaa kuulostaa itsestään selvältä, mutta siellä monet keskustelut menevät harhaan. Kun akku näyttää terveeltä historiatiedoissa, huomio siirtyy usein ohjelmistoon tai laiteohjelmistoon. Joskus se on perusteltua. Useimmiten perusasioita ei ole vieläkään tarkistettu kunnolla: missä virta kulki, mihin vaiheeseen se oli keskittynyt ja onko järjestelmän konfiguraatio tehnyt keskittymisen todennäköisemmän.

Miksi myöhempi nollavirran lukema todistaa hyvin vähän

Yleinen kentän vastalause kuulostaa rohkaisevalta, mutta se ei ole ratkaiseva: "Tarkastimme virran, kun hälytyksestä keskusteltiin, ja se oli nolla." Se kertoo meille vain, miltä sivusto näytti sillä myöhemmällä hetkellä. Se ei kerro meille, mitä tapahtui, kun tapahtuma laukesi.

Lyhyet ylivirtatapahtumat voivat tulla ja mennä nopeasti. Kompressori, pumppu, lämmityspankki, laturi tai muu invertteri voivat muuttaa kuvan muutamassa sekunnissa. Jos tila häviää ennen teknikon saapumista, vakaan tilan lukema voi näyttää täysin vaarattomalta. Historiallisista käyristä voi myös puuttua paljastavimmat yksityiskohdat, koska tapahtuma voi olla lyhyempi kuin kirjausväli tai se voidaan tasoittaa laajemmaksi trendiksi, joka näyttää jälkikäteen huomioimattomalta.

Tästä syystä kontekstilla on merkitystä. Huoltoraportista tulee paljon hyödyllisempää, kun se tallentaa, mikä on kytketty päälle, missä tilassa järjestelmä oli, oliko paikka verkkoon kytketty vai toimiko kuormapuolen kautta ja sattuiko tapahtuma samaan aikaan tunnetun kysynnän muutoksen kanssa.

5 kW:n väärinkäsitys: kokonaisteho ja vaihevirta eivät ole sama asia

Yksi rivi pellolta tulee uudestaan ja uudestaan: "Kuorma on rajoitettu 5 kW:iin, ja 5 kW ei tuota 22 A." Tämä väite pitää paikkansa vain tietyllä oletuksella, nimittäin sillä, että teho jaetaan tasaisesti kolmivaiheisessa järjestelmässä. Kun kuorma tai AC-kytketty lähde on keskitetty yhteen 230 V vaiheeseen, aritmetiikka muuttuu heti.

Tarkempi väite on siis tämä: 5 kW ei normaalisti anna 22 A balansoidun kolmivaihejärjestelmän jokaisessa vaiheessa, mutta se voi varmasti olla tällä alueella yhdellä 230 V:n vaiheella. Juuri tästä syystä vaihetason tiedoilla on merkitystä. Kohde voi olla kokonaisuutena odotusten mukainen ja silti painaa yhtä johtimia paljon kovemmin kuin kokonaisteholuku antaa ymmärtää.

Asia ei ole siinä, että jokainen 22 A lukema on hyväksyttävä. Se on, että itse numeroa ei pidä hylätä mahdottomina ilman, että ensin selvitetään, kuinka teho jakautuu. Todellisessa asennuksessa AC-kytketty merkkijonoinvertteri L1:ssä tai suuri kuorma, joka keskittyy L1:een, voi tehdä vaihevirrasta paljon tärkeämmän kuin yleisen kW-luvun.

Miksi AC-kytkimen sijainnilla on väliä

Deyen eurooppalaisessa hybridi-invertteridokumentaatiossa on tärkeä seikka, joka on helppo jättää huomiotta päivittäisessä vianmäärityksessä: AC-kytkentä voidaan konfiguroida verkon puolelle tai kuorman puolelle, ja tuetuissa malleissa GEN-porttia voidaan käyttää myös Micro Inv -tulona. Tämä joustavuus on hyödyllistä, varsinkin kun jälkiasennat olemassa olevaa aurinkosähköjärjestelmää, mutta se muuttaa myös sitä, miten sähkö kulkee asennuksen läpi ja miten hälytykset tulisi tulkita.

Jos verkkoon kytketty invertteri on AC-kytketty kuormituspuolella, keskustelun tulisi välittömästi siirtyä kokonaistuotantopaikasta polkuun, jota virta kulkee varaulostulon ja siihen kytkettyjen vaiheiden kautta. Samoin kun ulkoista mittaria käytetään AC-kytketyn monitoroinnin yhteydessä, Deyen käsikirjoissa todetaan, että mittaritietojen on viestittävä oikein hybridiinvertterin kanssa, jotta kuormankulutustiedot ovat tarkkoja. Ilman tätä kontekstia teknikot ja asiakkaat voivat päätyä väittelemään kuvakaappauksista sen sijaan, että diagnosoisivat todellisen sähkötilan.

Lue vaiheet, älä vain kokonaisuutta

Tässä invertterin omat tietosivut ovat usein paljastavampia kuin yksittäinen kokonaistehonäkymä. Deyen rajapinta näyttää jännitteen, virran ja tehon kullekin vaiheelle invertteripuolella ja jännitteen ja tehon kullekin vaiheelle kuormituspuolella. Palvelutiimille se ei ole koriste. Se on usein ratkaiseva vihje.

Kolmivaihejärjestelmät voivat silti olla epätasaisia. Deyen pienjännitteisten kolmivaihehybrideiden tietolomakkeissa kerrotaan, että invertteri tukee epäsymmetristä lähtöä, ja uusimpien mallien valikoissa viitataan myös epäsymmetriseen vaihesyöttöön. Toisin sanoen järjestelmä on rakennettu toimimaan todellisessa maailmassa, jossa kuormat eivät aina jakaannu siististi. Mutta sama todellisuus tarkoittaa, että vianetsintä on tehtävä vaihetasolla. Tasainen kokonaisluku voi piilottaa vinon asennuksen.

Parempi tapa selittää F33 asiakkaille

Asiakkaat eivät yleensä halua oppituntia vikakoodifilosofiasta. He haluavat tietää, onko invertteri turvallinen, onko järjestelmä johdotettu oikein ja pyydetäänkö heitä vaihtamaan osia tarpeettomasti. Hyödyllisin vastaus on olla sanomatta, että hälytys oli varmasti oikea tai ehdottomasti väärä. Sillä selitetään, että AC-ylivirtatapahtuma on arvioitava todellisen virranpolun, todellisen vaihekuormituksen ja todellisen toimintamomentin perusteella, ei jälkeenpäin otetun rauhallisen tilannekuvan perusteella.

Tämä mahdollistaa paremman palvelukeskustelun. Se osoittaa, että tutkimus perustuu ennemminkin sähköiseen käyttäytymiseen kuin arvaukseen. Se myös välttää kaksi ääripäätä, jotka molemmat vahingoittavat luottamusta: hälytyksen hylkääminen ohjelmiston häiriönä ilman todisteita tai jokaisen ylivirtakoodin käsitteleminen todisteena laitteistovioista.

Lopulta monet F33-keskustelut eivät koske lainkaan salaperäistä invertteriä. Ne koskevat eroa kokonaistehon ja vaihevirran välillä, vakaan tilan lukemien ja lyhytaikaisten tapahtumien välillä sekä siistin yksiviivaisen kaavion ja asennuksen todellisen kytkentätavan välillä. Sulje tämä aukko, ja tapauksesta tulee yleensä paljon helpompi ymmärtää.
