SUN-MPPT-L01-EU-AM8 ja SUN-STS500L tekniset tiedot: 8 kanavaa, 500 kW STS

Two Modules, Two Different Jobs

SUN-MPPT-L01-EU-AM8 ja SUN-STS500L sijaitsevat saman C&I ESS -klusterin vastakkaisissa päissä. Yksi vetää energiaa PV-jonoista ja luovuttaa sen PCS:lle mahdollisimman tehokkaasti. Toinen päättää, mikä virtalähde - verkko, generaattori vai itse PCS - todella saavuttaa kuorman. Kumpikaan ei korvaa toista, ja kunkin työn alkamis- ja loppumispaikat helpottaa järjestelmän oikean kokoistamista.

SUN-MPPT-L01-EU-AM8: Mitä 8 Trackeria todella tekevät

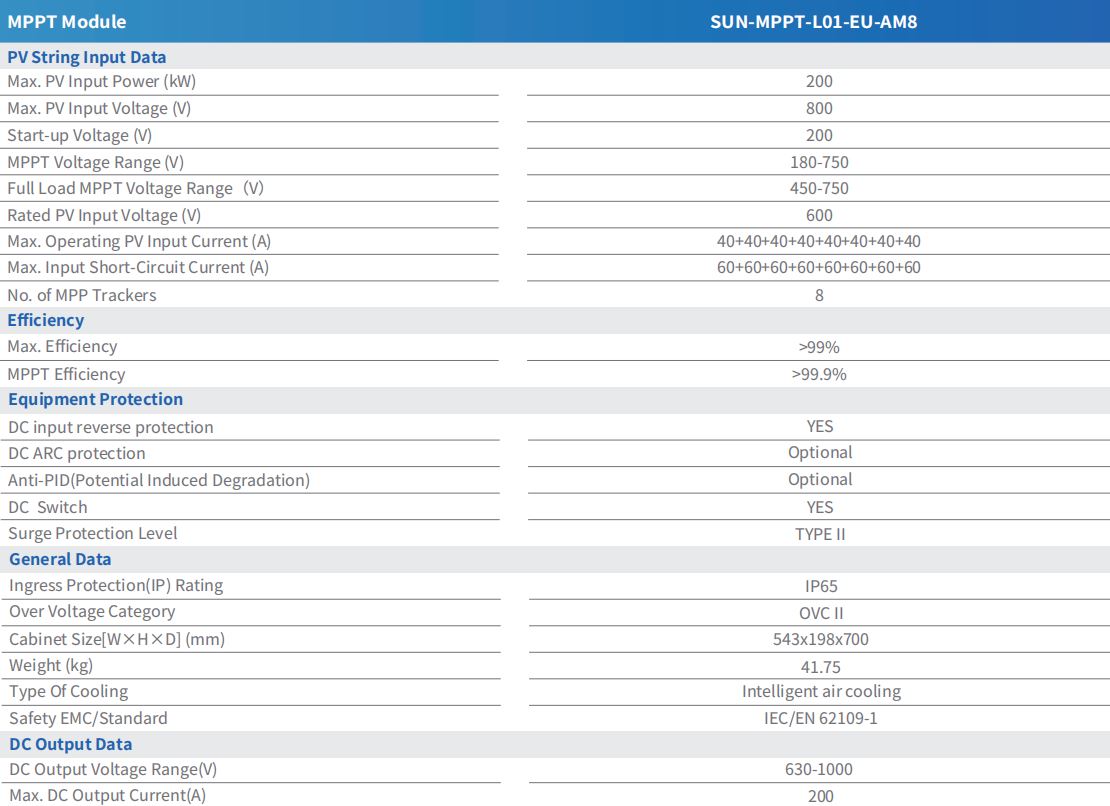

Tämä moduuli toimii 8 independent MPP trackers , kukin mitoitettu 40 A käyttövirralle ja 60 A oikosulkuvirtarajalle 200 kW:n yhdistetylle maksimivaloteholle. Koska jäljittimet ovat riippumattomia pikemminkin kuin ryhmiteltyjä, yhden merkkijonon varjostustapahtuma tai vika eristetään kyseiselle kanavalle sen sijaan, että se vetäisi alas seitsemän muuta.

Jänniteikkunat ovat yhtä tärkeitä kuin seurantalaitteiden määrä. Käynnistysjännite on 200V, MPPT-jännitealue on 180-750V ja se kapenee 450-750V täydellä kuormituksella. Nimellinen PV-tulojännite on 600 V, ja DC-lähtö syötetään PCS:ään 630-1000 V, rajoitettu 200 A. Maksimitehokkuus on yli 99 %, itse MPPT-seurannan tehokkuus ylittää 99,9 % – näiden kahden luvun välinen ero on se, kuinka hyvin moduuli löytää ja säilyttää todellisen huipputehopisteen olosuhteiden muuttuessa. Lukijoille, jotka haluavat taustalla olevan käsitteen perusteellisen selityksen, tämä yleiskatsaus maksimitehopisteiden seurannasta ja miksi sillä on merkitystä kattaa perusasiat.

SUN-STS500L: Switching Capacity and Timing

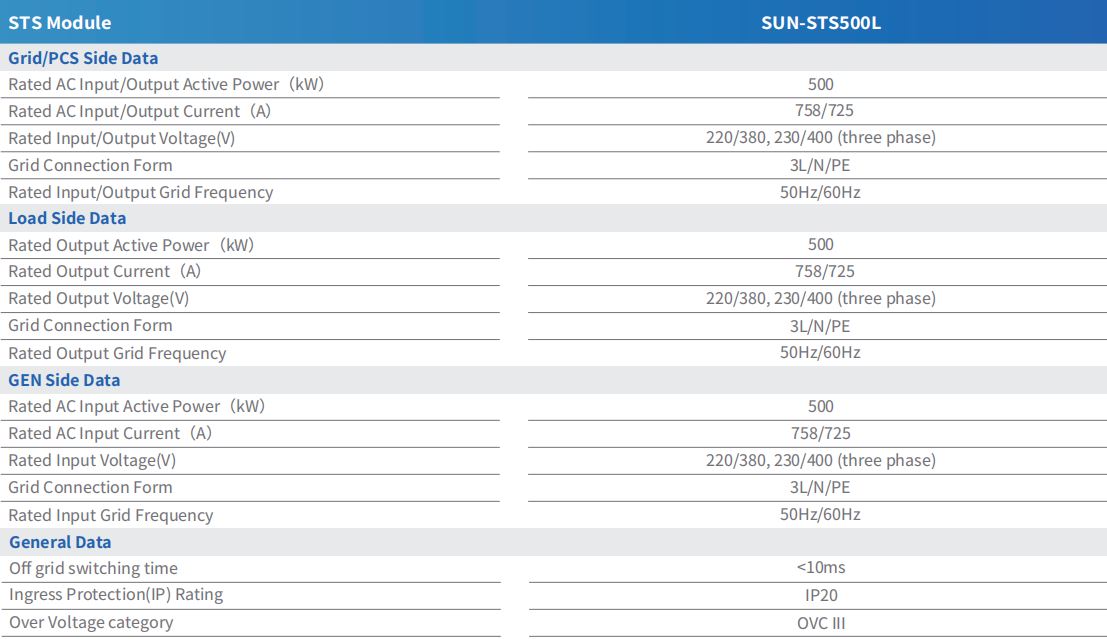

SUN-STS500L on rakennettu yhden numeron ympärille: a 500 kW kytkentäkapasiteettia, sovelletaan samalla tavalla sen Grid/PCS-, kuormitus- ja GEN-puolelle. Kumpikin puoli on mitoitettu samalle 758A/725A tulo- tai lähtövirralle 220/380V tai 230/400V kolmivaiheisella jännitteellä, kytkettynä 3L/N/PE-kokoonpanoon 50Hz tai 60Hz.

Off-grid-kytkentäaika on arvioitu alle 10 ms:ksi, mikä on tarpeeksi nopeaa, jotta kytketyt kuormat eivät yleensä rekisteröi siirtymistä verkon, off-grid- ja dieselgeneraattoritilojen välillä. Moduulilla on IP20-sisääntuloluokitus ja OVC III -ylijänniteluokka, mikä kuvastaa sen roolia vaihtovirtapuolen kytkentäkomponenttina ulkokäyttöön tarkoitettujen koteloiden sijaan.

How the Two Modules Work Together in One Cluster

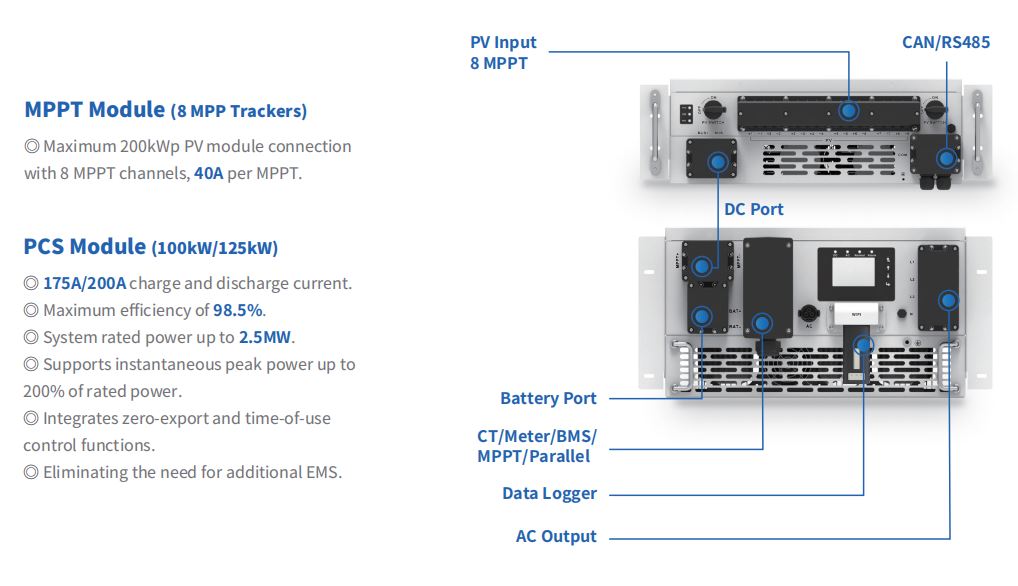

Tyypillisessä kokoonpanossa PV-jonot päättyvät kohtaan SUN-MPPT-L01-EU-AM8, joka syöttää PCS:n DC-puolella. SUN-STS500L sijaitsee vaihtovirran puolella, PCS:n alavirtaan, ja päättää, saako kuorma verkkoon, PCS-tuettuun akkuvirtaan vai dieselgeneraattoriin. Yksi STS500L-yksikkö liitetään jopa viiteen 100 kW:n PCS-yksikköön tai neljään 125 kW:n PCS-yksikköön, joten MPPT-STS-suhde klusterissa seuraa kuinka monta PCS-yksikköä on kytketty tähän yhteen STS-moduuliin.

Tällä jakautumisella on merkitystä vianmäärityksessä: PV-suorituskykyongelma viittaa MPPT-moduuliin ja sen seurantatason tietoihin, kun taas kytkentäviive tai tilasiirtymävika viittaa STS-moduuliin ja sen vaihtovirtapuolen johdotukseen. Ryhmät, jotka määrittävät täyden klusterin näiden kahden moduulin ympärille, voivat tarkastella koko klusteria C&I energy storage system lineup PCS-määrän ja akun kapasiteetin vastaamiseksi yllä oleviin MPPT- ja STS-luokitukseen.
