SUN-100K-PCS01HP3 vs SUN-125K-PCS01HP3: Teknisten tietojen vertailu oikean PCS:n valitsemiseksi

Sama alusta, eri tehokatto

SUN-100K-PCS01HP3 ja SUN-125K-PCS01HP3 jakavat saman kaapin, saman 630-1000 V akun jännitealueen ja saman itsesopeutuvan BMS-latausstrategian. Se, mikä erottaa ne, on virrankäsittely ja nimellisteho, ja tämä ero on se, mikä itse asiassa määrittää, kumpi kuuluu tiettyyn projektiin.

Molemmat yksiköt hyväksyvät yhden akun tulon ja tukevat yksinomaan litiumionikemiaa, joten niiden välinen päätös riippuu siitä, kuinka paljon virtaa sivusto tarvitsee liikkuakseen, ei yhteensopivuus akkutelineen kanssa.

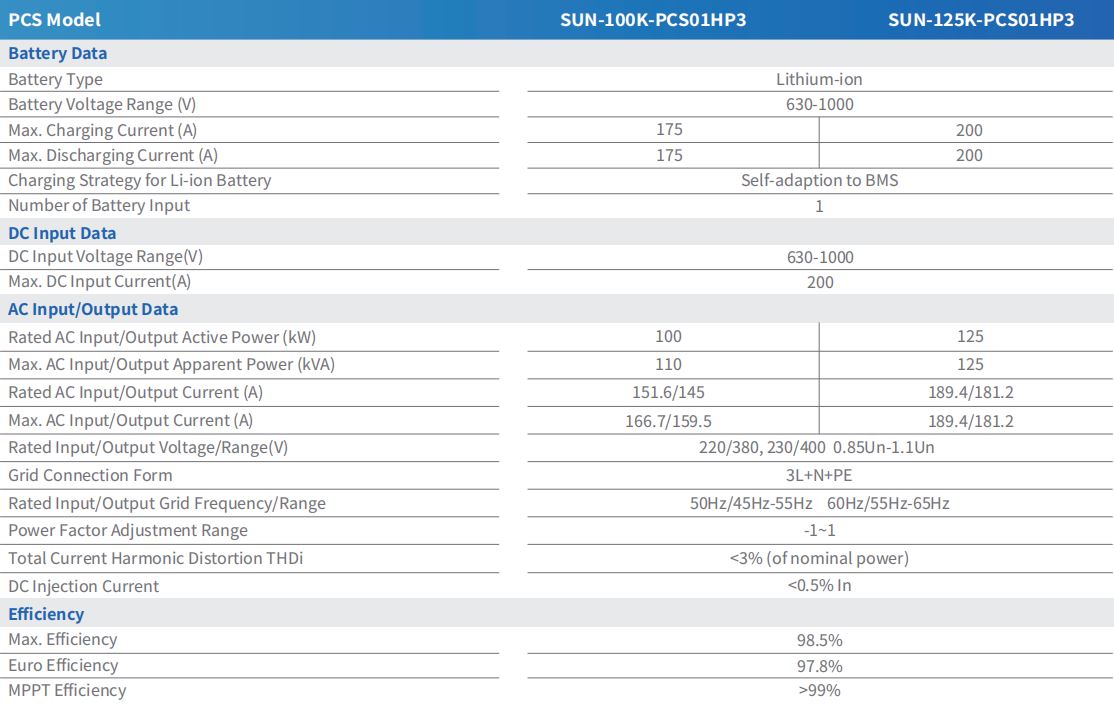

Lataus- ja purkuvirta

SUN-100K-PCS01HP3 on mitoitettu 175A suurin lataus- ja purkausvirta. SUN-125K-PCS01HP3 astuu ylöspäin 200A molemmin puolin. Tämä 25 A väli on käytännön raja sille, kuinka nopeasti kumpikin yksikkö voi siirtää energiaa akkutelineeseen tai ulos akkutelineestä lataus- tai purkausjakson aikana, ja se skaalautuu suoraan näiden kahden mallin nimellisaktiivisen tehon eron mukaan.

Nimellinen ja suurin AC-lähtö

Nimellinen vaihtovirtasyötön/-lähtöteho on 100 kW pienemmällä yksiköllä ja 125 kW suuremmalla. Näennäisteho noudattaa samaa suhdetta: SUN-100K-PCS01HP3 maksimi 110kVA ja SUN-125K-PCS01HP3 125kVA. Virran puolella nimellinen AC-tulo-/lähtövirta on 151,6 A/145 A 100 kW:n yksikössä ja 189,4 A/181,2 A 125 kW:n yksikössä, ja vaihtovirta on 166,7 A/159,5 A ja 189,4 A/181,2 A/181,2 A.

Molemmilla malleilla on sama jänniteikkuna – 220/380 V tai 230/400 V, 0,85 Un – 1,1 Un – ja sama 3L N PE -verkkoliitäntämuoto, joten vaihtovirtapuolen johdotustapa ei muutu näiden kahden välillä; vain johtimen mitoituksen on otettava huomioon suurempi virta 125 kW:n yksikössä.

Tehokkuusluvut ovat lähes identtisiä

Tehokkuus on se, missä nämä kaksi mallia lähentyvät pikemminkin kuin eroavat toisistaan. Molemmat saavuttavat maksimaalisen tehokkuuden 98,5 % ja eurohyötysuhde 97,8 %, MPPT-hyötysuhde ylittää 99 % yhdistettynä MPPT-moduuliin. Virran harmoninen kokonaissärö pysyy alle 3 %:ssa nimellistehosta molemmissa laitteissa, ja DC-injektiovirta pidetään alle 0,5 % In. Toisin sanoen 100 kW:n valitseminen 125 kW:n mallin sijaan ei ole muunnostehokkuuden kompromissi – se on puhtaasti suoritustehokysymys.

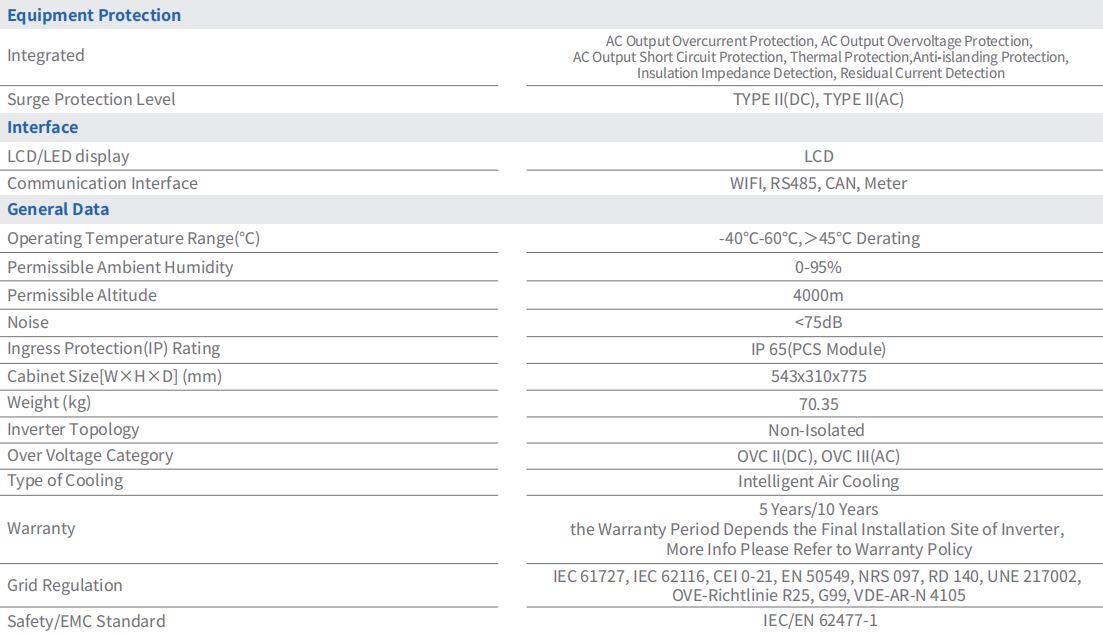

Jaettu suojaus, käyttöliittymä ja ympäristöluokitukset

Laitteiston suojaus on identtinen molemmissa malleissa: AC-lähdön ylivirta- ja ylijännitesuoja, oikosulkusuojaus, lämpösuojaus, eristysimpedanssin tunnistus ja jäännösvirran tunnistus, jota tukee tyypin II ylijännitesuoja sekä tasa- että vaihtovirtapuolella. Molemmilla on PCS-moduulin IP65-luokitus, käyttölämpötila-alue -40 °C - 60 °C ja aleneminen yli 45 °C, ja ne tukevat jopa 4000 metrin korkeutta.

Tiedonsiirtoliitännät – WIFI, RS485, CAN ja Meter – ja LCD-näyttö ovat samat molemmissa laitteissa, joten integrointi kaupallinen ja teollinen ESS-asennus ei muutu valitun PCS-luokituksen mukaan. Asennuspaikasta riippuen 5 tai 10 vuoden takuu pätee myös molempiin malleihin.

Kumpi määrittää

SUN-100K-PCS01HP3 sopii luonnostaan projekteihin, joiden koko on noin 100 kW:n askelin tai kun STS-moduulin viiden PCS:n yksikkösuhde on maksimoitava. SUN-125K-PCS01HP3 on parempi lähtökohta projekteille, joiden on saavutettava 2,5 MW:n katto vähemmillä PCS-yksiköillä tai joissa STS-moduulin neljän PCS:n suhde 125 kW:n yksiköihin vastaa paremmin paikan tehobudjettia. Joka tapauksessa nämä kaksi mallia voidaan sekoittaa laajemman sisällä laajamittainen akkuenergian varastointivalikoima kunhan STS-moduulin mallikohtaisia PCS-rajoja noudatetaan.
