BOS-B Pro-A3 -akkujärjestelmän selitys: kapasiteetti, käyttöikä, kokoonpano

Alkaen yhdestä moduulista

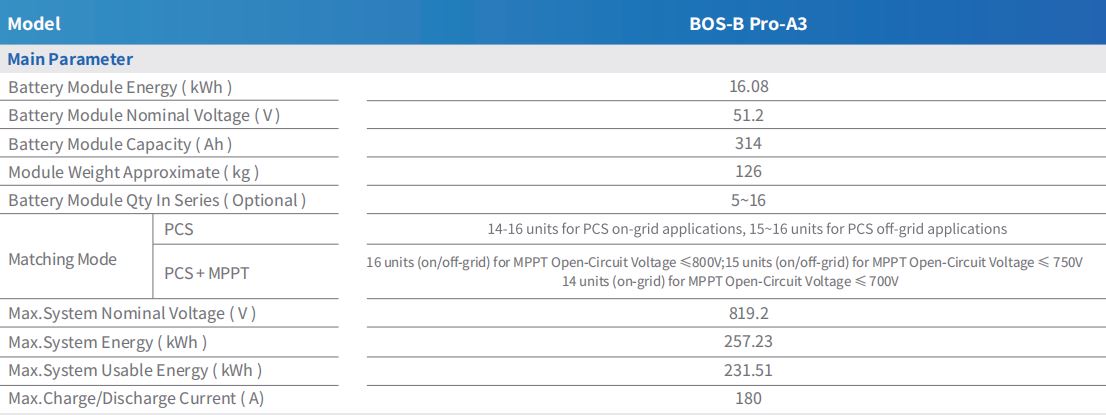

Jokainen BOS-B Pro-A3 -teline on rakennettu samasta perusyksiköstä: a 16,08 kWh moduulin nimellisjännite on 51,2 V ja kapasiteetti 314 Ah, paino 126 kg. Kaikki muu järjestelmässä – telineen kokonaisenergia, sarjakokoonpano, vastaava PCS-määrä – skaalautuu tästä yksittäisestä moduulista.

Kuinka monta moduulia telinettä kohti ja miksi se muuttuu

Väliin mahtuu teline 5 ja 16 akkumoduulit sarjassa, mutta todellinen katto riippuu telineen johdotustavoista. Yhdistetty suoraan PCS:ään ilman MPPT:tä merkkijonossa, tuetaan 14–16 yksikköä riippuen siitä, toimiiko asennus grid- vai off-grid. Kun MPPT on lisätty, raja siirtyy PV avoimen piirin jännitteellä: 16 yksikköä sallitaan 800 V:lla tai sitä pienemmällä jännitteellä, 15 yksikköä 750 V:lla tai sitä pienemmällä jännitteellä ja 14 yksikköä verkossa vain 700 V:lla tai sitä pienemmällä jännitteellä.

Maksimi 16 moduulin kokoonpanossa teline saavuttaa järjestelmän nimellisjännitteen 819,2 V, järjestelmän maksimienergian 257,23 kWh , ja 231,51 kWh käytettävissä olevaa energiaa – näiden kahden välinen ero heijastaa suositeltua 90 %:n purkamissyvyyttä.

Lataus- ja purkausrajat telinetasolla

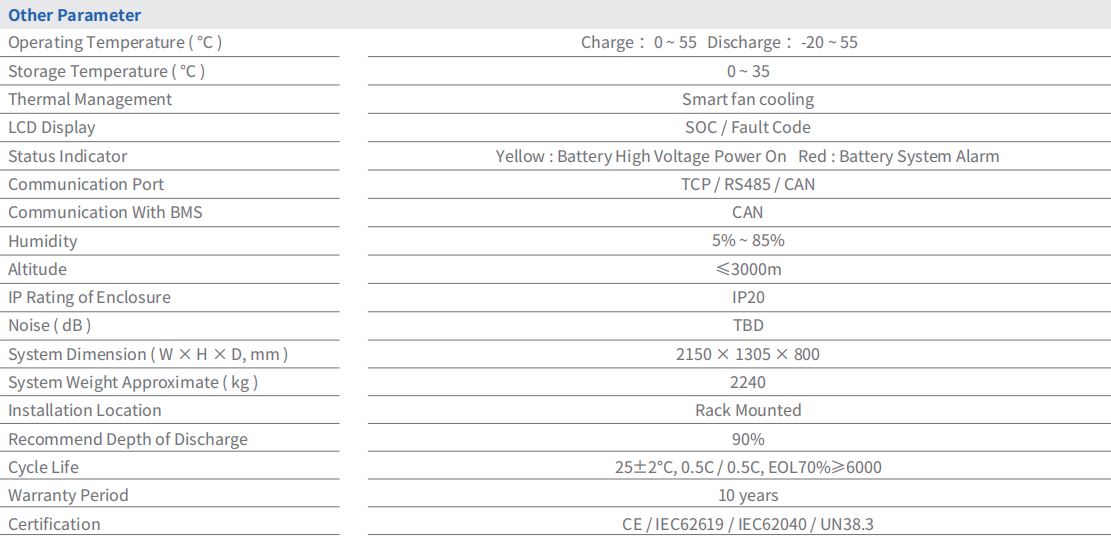

Moduulien lukumäärästä riippumatta telineen enimmäislataus- ja purkausvirta on rajoitettu 180A . Lataus on sallittu alueella 0 °C - 55 °C, kun taas purkaminen ulottuu -20 °C:seen, mikä antaa järjestelmälle enemmän toimintatilaa kylmissä olosuhteissa, kun virta irrotetaan, kuin kun se laitetaan takaisin. Varastointilämpötila käyttölämpötilasta erillään on rajoitettu 0–35 °C:seen.

Käyttöikä ja mitä takuu todella kattaa

Jakson käyttöikä on mitoitettu 6000 sykliä tai enemmän 70 % käyttöiän loppuun asti, testattu 25±2°C:ssa 0,5C:n lataus- ja 0,5C-purkausnopeudella. Tämän luvun ympärille 10 vuoden takuuaika rakentuu – kerran päivässä testatulla nopeudella ja purkaussyvyydellä pyöritettävän telineen pitäisi silti säilyttää mielekästä käyttökapasiteettia takuuajan päättyessä.

Suositeltu purkaussyvyys on asetettu 90 %:iin, ja moduulin LFP-kemia mahdollistaa tämän purkaussyvyyden ja 6 000 jakson luokituksen yhdistelmän kestävän takuun ajan sen sijaan, että vaihdettaisiin toisiaan, kuten jotkut muut kemikaalit vaativat.

Kotelo, viestintä ja fyysinen jalanjälki

Täysi teline on kooltaan 2150 × 1305 × 800 mm ja painaa noin 2240 kg maksimikokoonpanolla asennettuna telineeseen asennettavana yksikkönä vapaasti seisovana. Tiedonsiirto tapahtuu TCP:n, RS485:n tai CAN:n kautta, ja CAN:ia käytetään erityisesti tietoliikenteeseen BMS:n kanssa. Lämmönhallinta hoidetaan älykkään tuuletinjäähdytyksen avulla, ja kotelon IP20-luokitus sopii sisä- tai suojaiseen asennukseen suoran ulkoaltistuksen sijaan.

Tila raportoidaan SOC- ja vikakoodinäytön kautta, jota tukee kaksivärinen ilmaisinjärjestelmä – keltainen korkeajännitteisen virran kytkemiseen, punainen akkujärjestelmän hälytykseen – joten teknikko voi lukea telineen tilan avaamatta paneelia tai kytkemättä kannettavaa tietokonetta. Sertifiointi kattaa CE, IEC62619, IEC62040 ja UN38.3.

Mihin tämä sopii isompaan rakennukseen

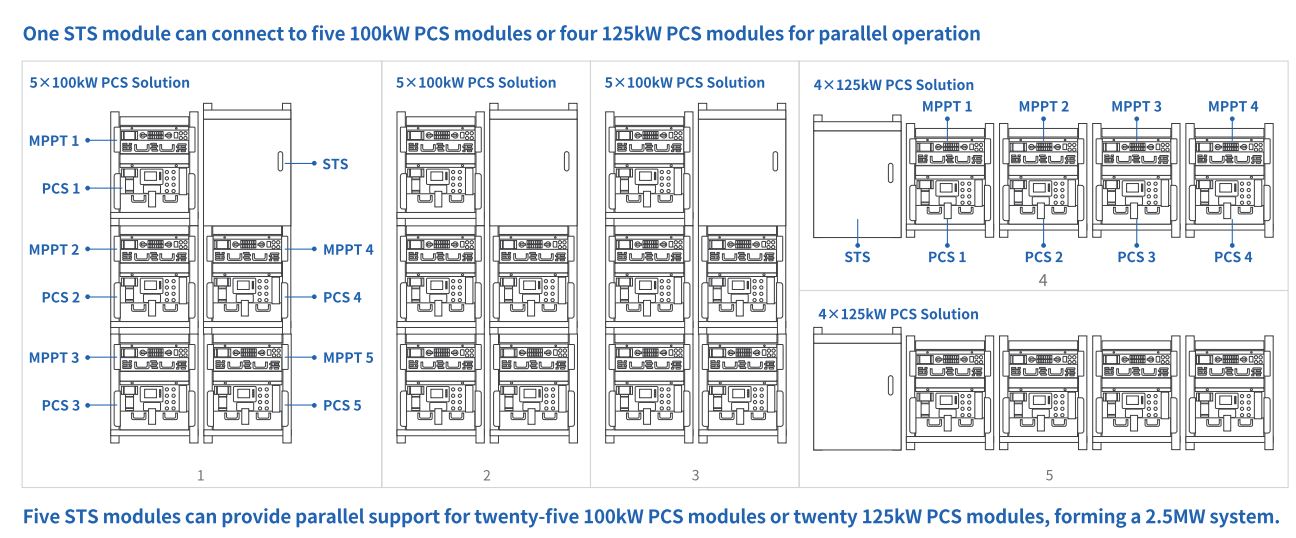

Nämä telinekohtaiset numerot ovat rakennuspalikka kaikelle suuremmalle: yksi PCS voi kuljettaa jopa 16 telinettä rinnakkain, joten projektin kokonaisenergiakapasiteetti on oikeastaan vain 257,23 kWh telinettä kohti kerrottuna kuinka monella telineellä PCS-määrä sallii. Jokainen, joka löytää täyden klusterin tämän akun ympärille, voi tarkastella laajempaa laajamittainen akkuenergian varastointijärjestelmävalikoima nähdäksesi kuinka telineen määrä, PCS-luokitus ja paikan kokonaiskapasiteetti sopivat yhteen.
