Solujen pitäminen alle 35 °C:ssa: MS-GS215-2H3:n polku 6 000 kiertoon ja 70 % EOL

Numero, joka ei näy teknisten tietojen vertailussa

Useimpia C&I-akkukaappeja verrataan kWh:n, kW:n ja syklin hinnan mukaan. Se, mitä harvoin tutkitaan, on lämpötilan säätösilmukka, joka määrittää, onko mainostettu jaksoluku realistinen vai optimistinen. 35 °C:ssa pidetty kenno hajoaa merkillisesti erilaisella käyrällä kuin se, joka nousee säännöllisesti 45 °C:seen tai 50 °C:seen – ja tämä ero yhdistyy tuhansien syklien aikana käyttöiän vuosiksi.

Deyen MS-GS215-2H3 sitoo sen ≥6 000 sykli, 70 % käyttöiän päättymisestä kapasiteettiluokitus suoraan lämmönhallintajärjestelmään, joka on rakennettu yhden tavoitteen ympärille: pidä jokainen kenno alle 35 °C:ssa ympäristöolosuhteista tai lataus-/purkauskuormasta riippumatta. Tässä kappaleessa käydään läpi, kuinka kohdetta todella pidetään.

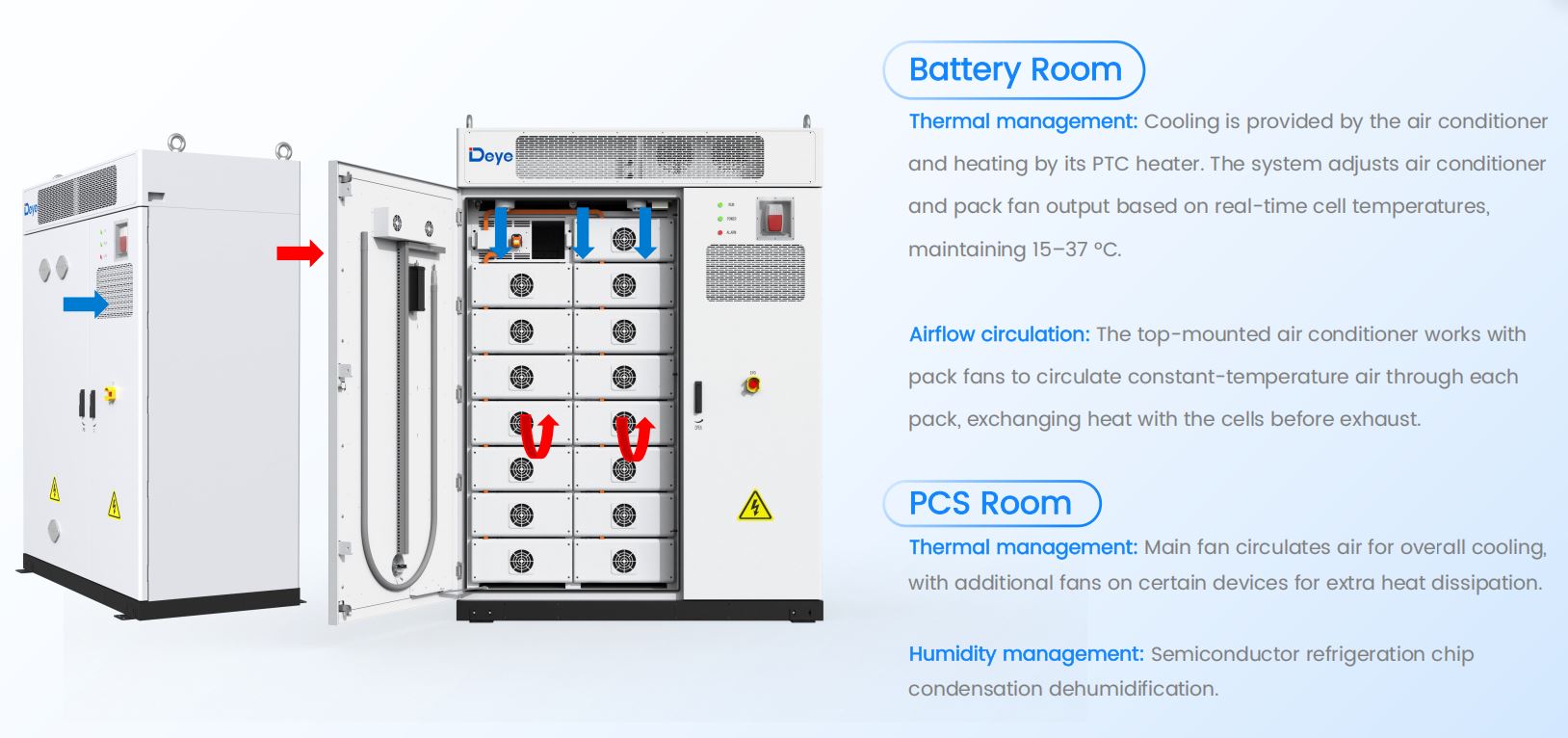

Kaksisuuntainen ohjaussilmukka, ei vain jäähdytys

Akkuhuone ei ole riippuvainen siitä, että yksi jäähdytysyksikkö reagoi yhteen anturiin. Jäähdytys tulee ilmastointilaitteesta; lämmitys tulee PTC-lämmittimestä, joka on rakennettu samaan silmukkaan. Molempia säädetään jatkuvasti reaaliaikaisten kennon lämpötilalukemien sekä pakkauksen tuulettimen tehon perusteella, mikä pitää lokeron käyttöalueen sisällä. 15-37°C .

Lämmitys ja jäähdytys samassa säätöpiirissä ovat tärkeitä ilmasto-olosuhteissa, joissa on laajat päivä- ja yövaihtelut tai kausivaihtelut. Vain jäähdyttävä kaappi antaa kennojen käydä kylmänä talviaamuisin, mikä heikentää latauksen hyväksymistä ja nopeuttaa litiumpinnoitusriskiä alhaisissa lämpötiloissa yhtä varmasti kuin lämpö nopeuttaa hajoamista toisessa päässä.

Ilmavirran kierto: tasalämpöisen ilman saaminen jokaiseen pakkaukseen, ei vain huoneeseen

Huonetason keskilämpötilan pitäminen ei ole sama asia kuin jokaisen kennon pitäminen kyseisessä lämpötilassa – osastossa voi olla keskimäärin 30 °C, kun taas takaosassa olevat pakkaukset ovat kuumempia kuin ilmastointilaitteen lähellä olevat pakkaukset. Deyen suunnittelemat reitit tuulettavat aktiivisesti passiivisen sijaan: yläosaan asennettu ilmastointilaite toimii yhdessä yksittäisten puhaltimien kanssa , työntämällä vakiolämpötilaista ilmaa vuorotellen jokaisen pakkauksen läpi, jotta se vaihtaa lämpöä kennojen kanssa suoraan ennen kuin se tyhjenee.

Lämpötilan valvontapisteet pakkauspinon poikki
Alue	Valvottu alue
Alemmat pakkaukset	Solut 1–8 (T1–T9)
Yläpakkaukset	Solut #9–16 (T10–T16)
Tuuletusalueet	T11, T12, T13

Tämä pakkaus pakkaukselta -kierto tekee solujen välisen lämpötilan - ei vain huoneen keskiarvon - säädettävän muuttujan. Kaappi, joka mittaa vain ympäristön ilman lämpötilaa, ei pysty havaitsemaan yhtäkään ylikuumenemispakkausta ajoissa; joka valvoo kuuttatoista erillistä vyöhykettä.

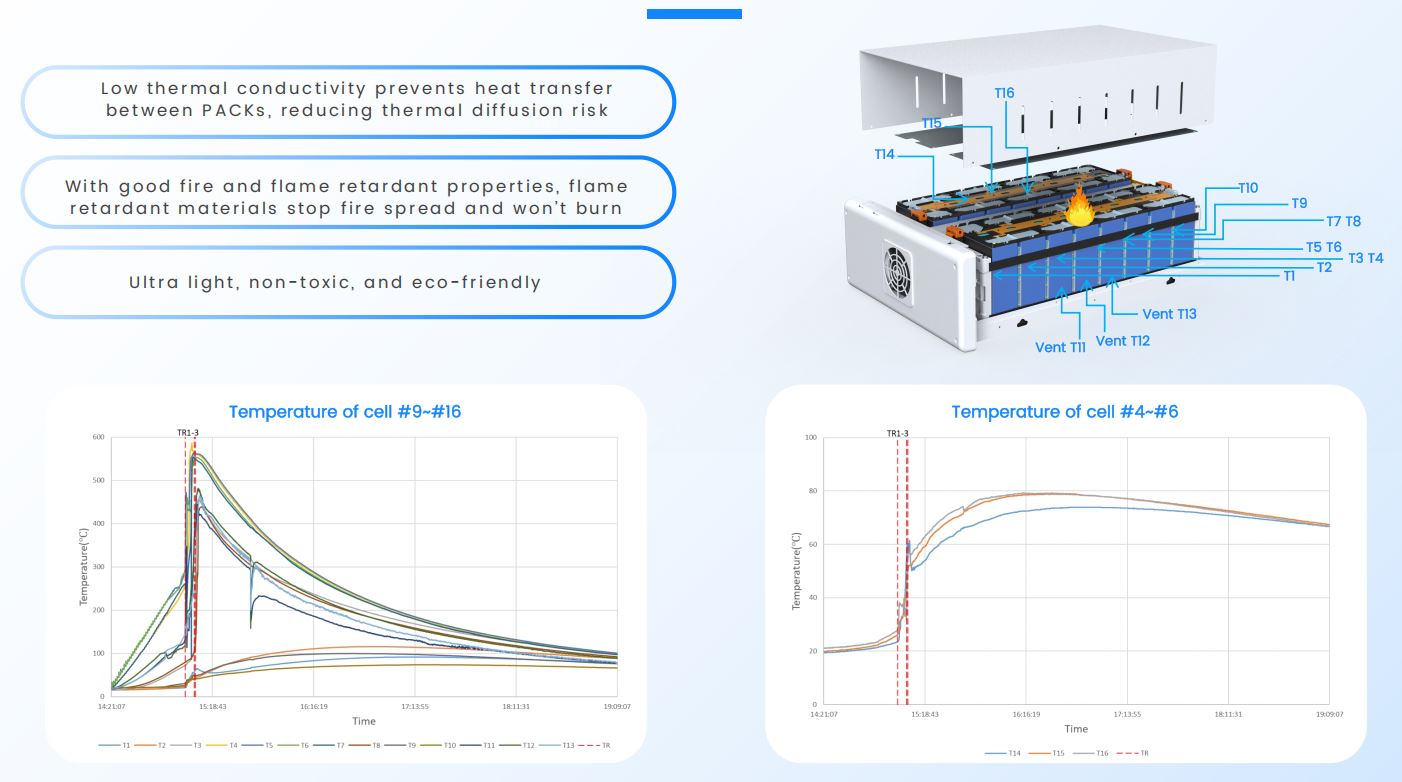

Eristys passiivisena takaiskuna

Aktiivinen ilmavirtaus käsittelee normaaleja käyttöolosuhteita, mutta pakkaustasoinen eristekerros rajoittaa lämmön kulkeutumista, jos yksi pakkaus kuumenee. Pakkausten välisen materiaalin lämmönjohtavuus on alhainen erityisesti hidastamaan lämmön siirtymistä viereisiin pakkauksiin, mikä vähentää lämmön diffuusion riskiä pinon poikki. Se on myös paloa hidastavaa, kevyttä ja myrkytöntä – ominaisuuksilla on yhtä suuri merkitys aktiivisen lämpötapahtuman aikana kuin rutiininomaisessa päivittäisessä käytössä.

Tämä on sama eristekerros, joka toimii suojatoimenpiteenä kaapin paloturvallisuussuunnittelussa – lämmönhallinta ja paloturvallisuus eivät ole tässä erillisiä järjestelmiä, vaan niillä on sama fyysinen este, joka tekee kahta työtä kerralla.

PCS-huoneessa on oma jäähdytyspiirinsä

Tehoelektroniikka tuottaa oman lämpökuorman akusta riippumatta, joten PCS-osastoa hallitaan erillään akkuhuoneesta. Päätuuletin hoitaa yleisen ilmankierron, ja lisätuulettimet on asennettu erityisiin suuren hajoamisen komponentteihin kohdennettua jäähdytystä varten. Kosteutta ohjataan puolijohdejäähdytyssirun avulla, joka tiivistää ja poistaa kosteutta osaston ilmasta.

Kahden lämpövyöhykkeen erottaminen välttää yhteisen suunnittelun pikakuvakkeen: yhden jäähdytyssilmukan jakaminen akkujen ja tehoelektroniikan välillä johtaa molempien alamittauksiin, koska näillä kahdella on erilaiset lämpötilatoleranssit ja erilaiset vikaseuraukset.

Mitä 35°C:n ohjaus todellisuudessa ostaa: 6 000 kiertoa ja 70 % EOL

Tämän kaapin otsikkonumerot - ≥6 000 sykliä ja Kapasiteetin säilyvyys käyttöiän lopussa 70 % — eivät ole riippumattomia edellä kuvatusta lämpöjärjestelmästä; ne ovat sen suora tulos. LFP-syklin käyttöiän luvut riippuvat aina käyttölämpötilasta, ja Deyen luokitus on saavutettavissa vain, koska lämmönhallintasilmukka pitää solut aiemmin kuvatun 15–37 °C:n kaistan sisällä sen sijaan, että ne annettaisiin ajelehtia ympäristön olosuhteiden mukaan.

Elinkaariluokituskonteksti
Metrinen	Arvo
Pyörän elämä	≥6 000 sykliä
Käyttöiän päättymiskapasiteetti	70 %
Kohdekennon lämpötilakatto	<35°C
Akkutilan käyttöhihna	15-37°C

Päivittäisen syklin projektissa 6 000 sykliä tarkoittaa noin 16 vuoden käyttöaikaa, ennen kuin kapasiteetti putoaa 70 prosenttiin nimikilvestä – luku, joka pätee vain, jos lämpöjärjestelmä tekee tehtävänsä joka syklissä, ei vain laboratoriotestiolosuhteissa.

Käyttökuori: -20°C - 50°C, IP54, C5

Sisäisellä lämmönsäädöllä on merkitystä vain, jos kotelo itsessään selviää paikasta, johon se on asennettu. Kaappi on mitoitettu -20 °C - 50 °C ympäristön käyttö (alennus yli 45 °C), sisältää an IP54 sisääntuloluokitus, ja se on rakennettu a C5 korroosionestoluokka rannikko-, teollisuus- tai korkean kosteuden ympäristöihin. Työkorkeus on 3000 metriä.

Mikään näistä kolmesta luokittelusta ei suorita yllä kuvattua sisäistä lämpötilansäätötyötä – ne määrittelevät ulkoiset olosuhteet, joita sisäisen järjestelmän on toimittava. Kaappi, jossa on erinomainen sisäinen lämmönsäätö mutta heikko kotelointiluokitus, epäonnistuisi silti ankarissa tiloissa; nämä kaksi on suunniteltu pariksi tässä.

Mitä tämä tarkoittaa kokonaisomistuskustannuksissa

Lämmönhallinta on näkymätöntä taulukkovertailussa, mutta se näkyy suoraan kahdessa projektitalouden kannalta merkityksellisessä numerossa: toteutunut syklin käyttöikä ja kapasiteetin häipymisvauhti. Kaappi, joka antaa kennojen käydä kuumana, voi saavuttaa saman nimikilven kWh ensimmäisenä päivänä, mutta saavuttaa 70 % kapasiteetin vuotta aikaisemmin kuin sen nimellisjaksojen määrä antaa olettaa – muuttaen 15 vuoden hyödykkeen 10 vuodeksi.

Integraattoreille, jotka mittaavat projektin kokonaiskustannuksia pelkän ennakkohinnan sijaan, tässä kuvattu lämpöarkkitehtuuri on käytännössä se, mitä vastaan 10 vuoden takuu on hinnoiteltu. Kannattaa käydä läpi, miten tehonmuunnosjärjestelmä koordinoi BMS:n kanssa akun käyttöiän suojelemiseksi reaaliajassa ja täysillä C&I ESS -ratkaisuvalikoima kun verrataan kaappeja elinkaarikustannuksiin eikä pelkästään pääkapasiteettiin.
