Deye GE-F128/F240/F256 -sarjan ulkona toimiva akkukaappi: Pienikokoinen C&I ESS -opas

Pienimuotoisen kaupallisen ja teollisen energian varastoinnin uusi vertailukohta

Useimmat kaupalliset ja teolliset kohteet eivät tarvitse megawattimittakaavaa akkupihaa. Tehdas, jossa ajetaan parranajohuippuja, ostoskeskus, joka kompensoi kulutusmaksuja, tai maatila, joka tukee kriittisiä kuormia, tarvitsee tässä paikassa 100–300 kWh:n väliltä – ruokaa väliä, ei riittävästi perustelemaan nestejäähdytteistä konttijärjestelmää, jossa on oma huoltohenkilöstö. Tämä aukko on siinä juuri Deye GE-F128/F240/F256 sarjan ulkokäyttöinen akkukaappi on näyttää osaksi laajempaa perhettä pienimuotoisia C&I ESS -ratkaisuja .

GE-F-sarja on rakennettu 314 Ah:n litiumrautafosfaattikennon ympärille ja hyvänä Deyen 30–125 kW: hybridi-invertteriin tai modulaarisiin PCS-yksiköihin. Se tiivistää täyttään kuusiulotteisen turvallisuusarkkitehtuurin, älykkään ilmajäähdytyksen ja jopa 10 yksikön rinnakkaislaajennusta kaappiin, johon ei asenneta työskentely- tai kuorma-seinään.

Kolme kaappia, yksi alusta

Sarja kolme fyyskokoa, jatkuvasta kaattaa jatkuvasti useissa energiakokoonpanoissa, jotka on rakennettu samasta 16,08 kWh:n akkumoduulista:

GE-F128-sarja - GE-F112/128 ulkona toimiva akkukaappi , 112,4 kWh ja 128,5 kWh, 7 tai 8 moduulia
GE-F240-sarja (GE-F176 / GE-F208 / GE-F240) – osa GE-F240/256 ulkona toimiva akkukaappisarja , 176,84 kWh - 241,15 kWh, 11 - 15 moduulia
GE-F256-sarja — myös GE-F240/256-alustalla, 257,23 kWh, 16 moduulia

jokalla versiolla on sama alla oleva solu – 1P16S 314Ah LFP-paketti, jonka nimellisjännite on 51,2 V – mikä pitää lisävarusteekosysteemin, viestintäprotokollan ja turvajärjestelmät yhtenäisinä koko mallistossa. Käyttöjännite vaihtelee pienimmän kokoonpanon 280 V:sta GE-F256:n 934,4 V:iin, ja virta kaappi tukee 180 A:n maksimilataus-/purkausa, jonka huippu on 285 A 15 minuuttia ajan.

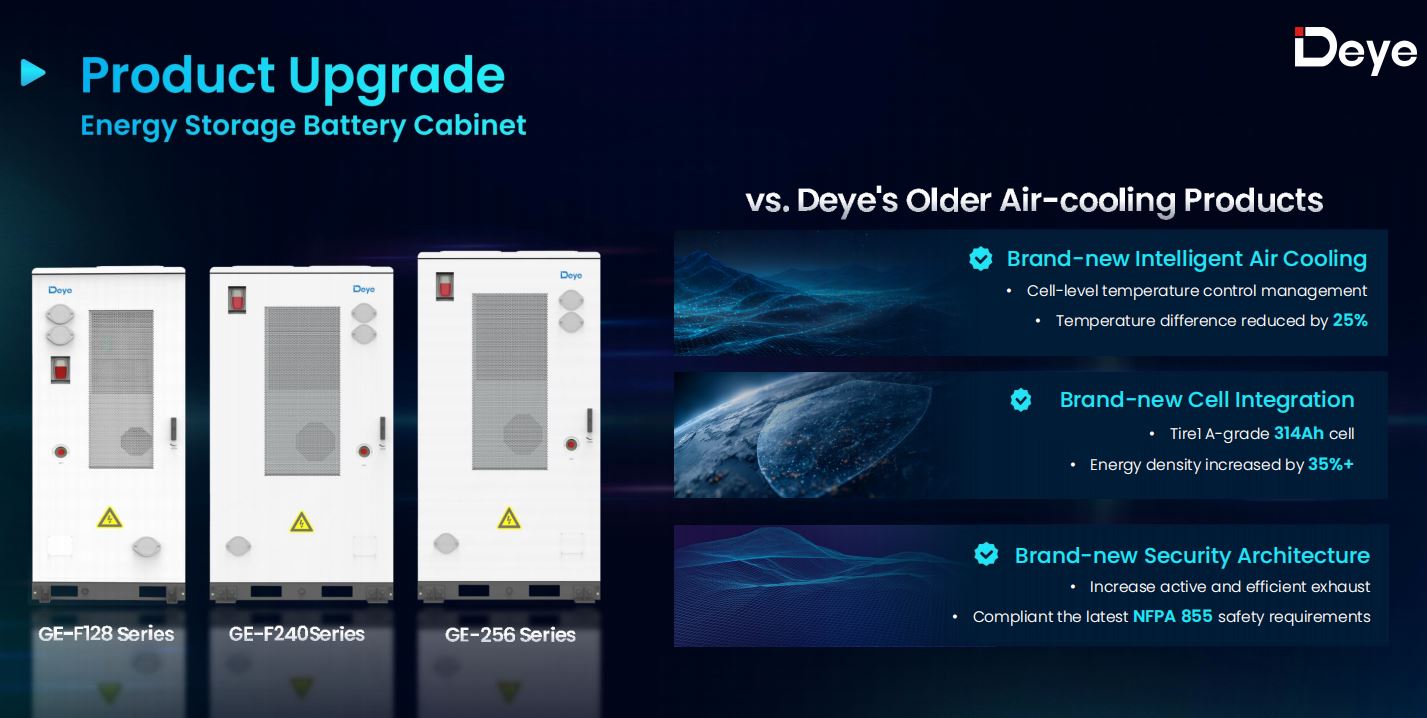

Miksi 314 Ah:n solut muuttavat taloutta

Siirtyminen edellisen sukupolven 100 Ah:n kennosta 314 Ah:n kennoon ei ole vain kapasiteetin lasku. Vähemmän, suuremmat kennot merkitsevät pakkaustason liitäntöjä, mahdollisia vikakohtia ja lisättävää sisäistäa – mikä on suuri osa siitä, miksi GE-F128-sarjan yksikköhintae laskee noin 25 % mainittakoon Deyen vanhempiin ilmajäähdytteisiin kaappeihin ja noin 15 % suuremmalla GE-F240/25-alustalla.

Myös pyöräilyn käyttöikä paranee mielekkäästi. 314 Ah kenno on mitoitettu 8 000 sykliä 0,5 °C:ssa ja 25 °C:ssa 70 % käyttöiän, edellisen sukupolkennon 6 000 syklistä, ilman Ystävästä 45 °C:ssa ja kennojen välistä lämpötilaeroa pidettiin 6 °C:n sisällä – 25 % tiukempi leviäminen kuin vanhassa mallissa.

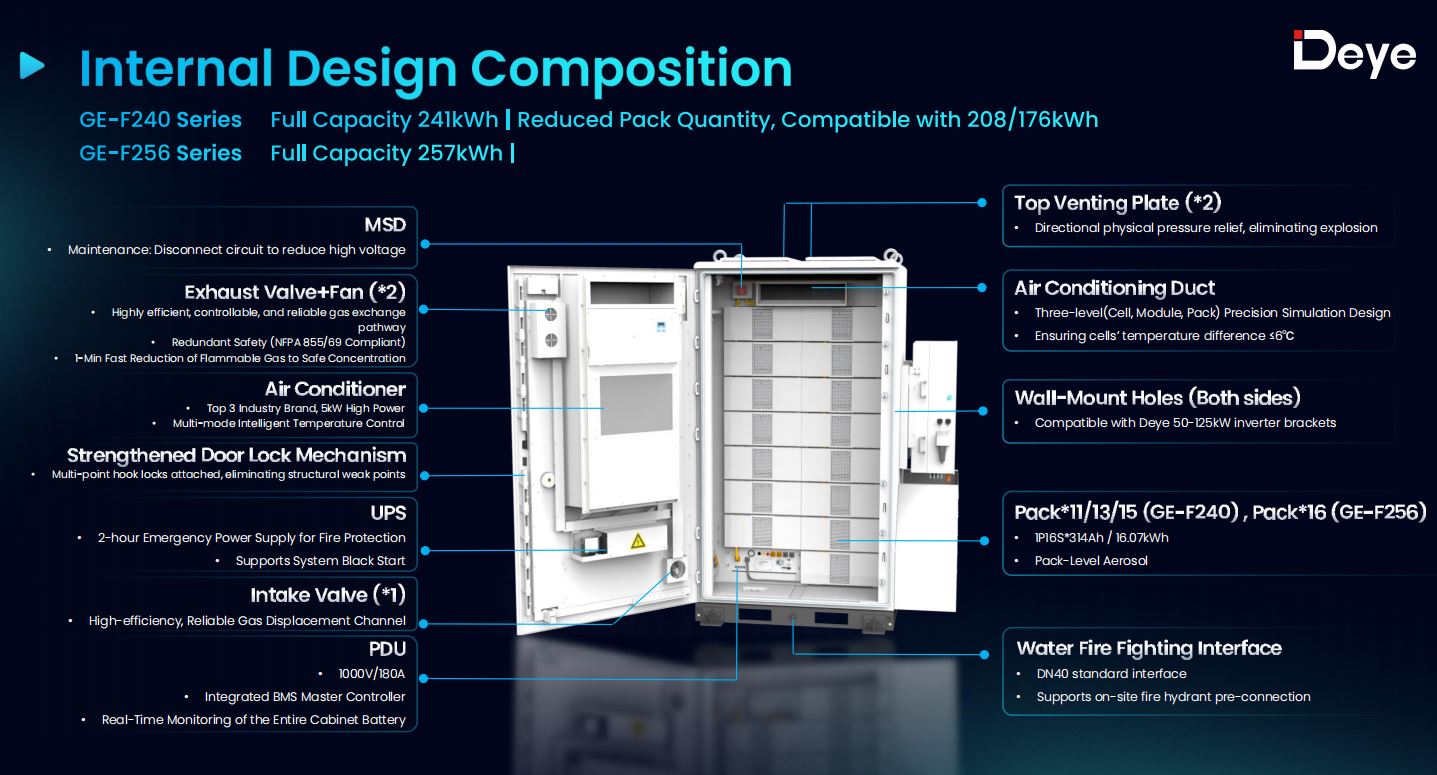

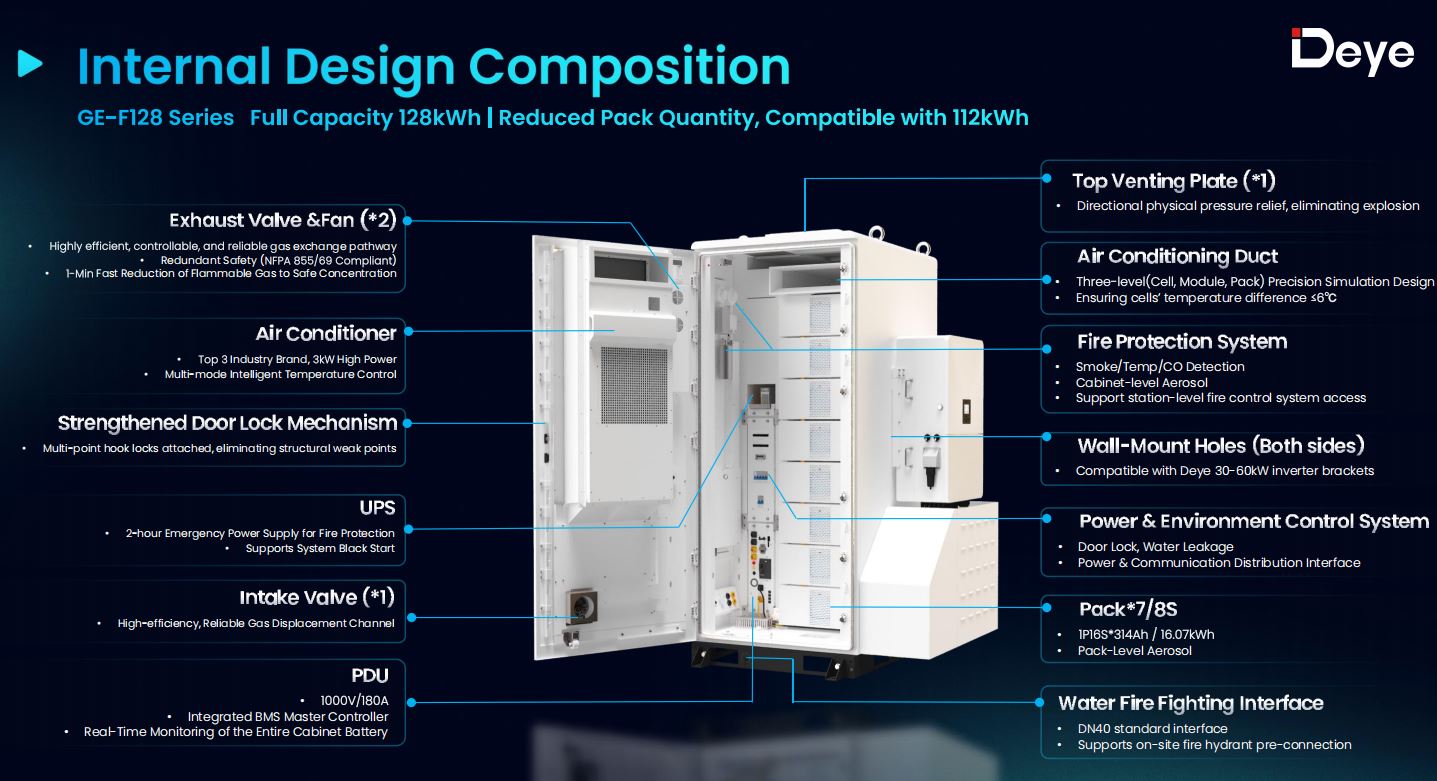

Kuusiulotteinen turvallisuus: D1 - D6

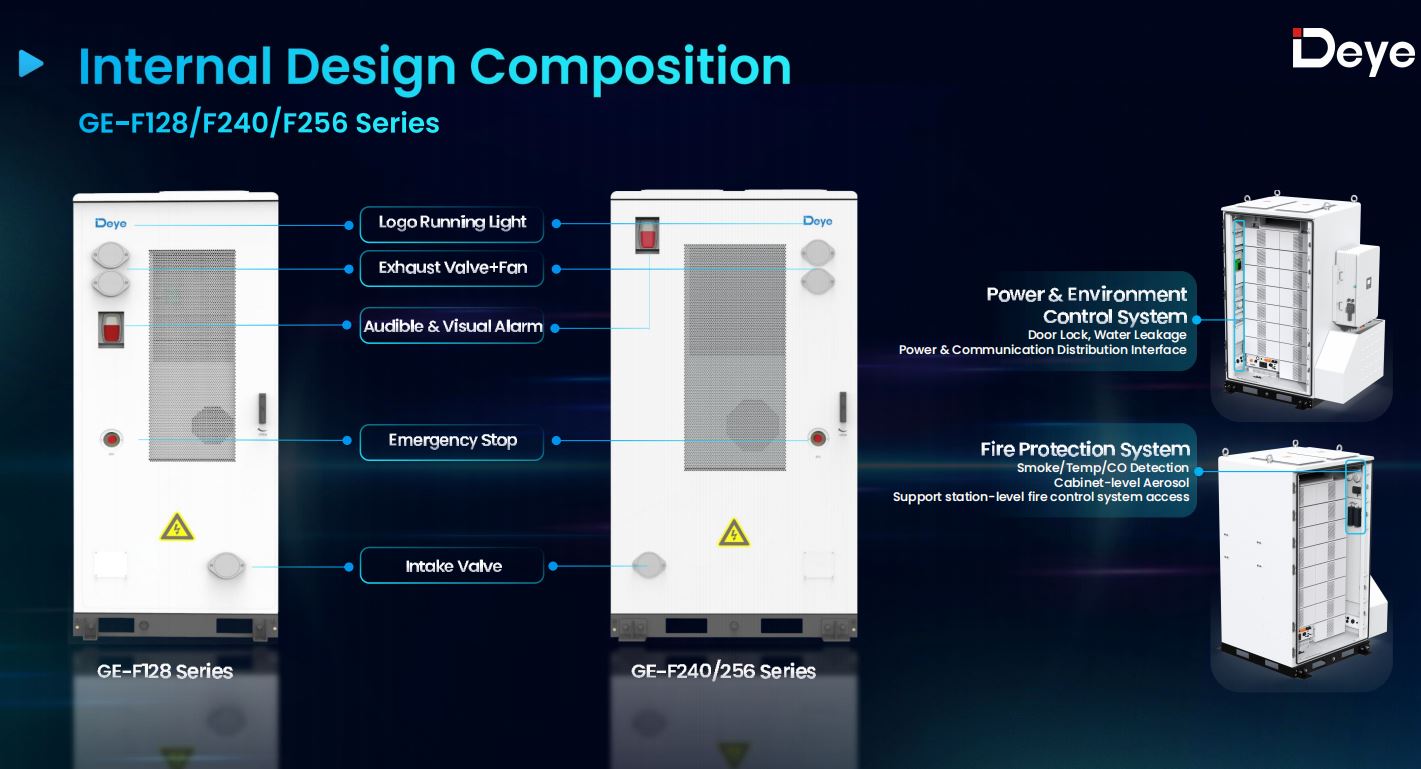

Akkukaapit, jotka ovat ulkona lastauslaiturin tai tehdasseinän vieressä, eivät saa paloturvan huoneen ylellisyyttä, joten turvallisuussuunnittelun on tehtävä enemmän työtä yksinään. Deye jäsentää kuuteen kerrokseen, tämän keskustelun eri vikatilaa:

D1 — Sähköinen eristys , estää vikojen leviämisen pakkausten välillä
D2 — Fysikaalinen/lämpöeristys solujen ja moduulien välillä
D3 — Aktiivinen tuuletus , puhdistaa syttyvät kaasut turvalliseen pitoon hetkessä
D4 — Suunnattu räjähdysapu päälle asennetun tuuletuslevyn läpi
D5 – Aerosolin esto sekä pakkauksen että kaapin tasolla
D6 — Vesipalonsammutusliitäntä , DN40-standardi liitäntä paikan päällä olevaan palopostin esiliitäntään

Yksi yksityiskohta, joka haluaa ilmoittaa kenelle tahansa, joka vertaa teknisiä tietoja: räjähdysaukko on päällä alkuun kaapista eikä takaosasta. Sillä on merkitystä peräkkäin tai vierekkäin asennetuissa asennuksissa, joissa taakse tuuletuspaneeli joko tukkeutuisi tai vaatisi ylimääräistä tilaa työmaalla. Kaapissa on myös 2 UPS-tuettu hätävirtalähde, joten palontorjuntajärjestelmä pysyy pitkään, vaikka päävirransyöttö katkeaisi, ja se on NFPA 855, NFPA 68/69 ja UL9540A mukainen.

Älykäs ilmanjäähdytys ilman alennusrangaistusta

Ilmajäähdytyksellä on tärkeinä kamppailevan ilmastossa, mistä eniten kuuma argumentti "nestejäähdytys vain kaikkeen tarpeellinen". GE-F-sarja tukee tätä kolmitasoisella (kenno, moduuli, pakkaus) tarkkuussimuloidulla ilmastointikanavalla, jota ohjaa huippuluokan ilmastointilaite, jonka teho on 3 kW mallissa GE-F128 ja 5 kW mallissa GE-F240/256.

Tulos päällä ei alennusta 45°C asti ympäristön lämpötila – kynnys, johon useimmat ilmajäähdytteiset kilpailijat joko eivät voi lyödä tai osuvat vain leveämmällä kennon lämpötilaerolla. Deyen omien vertailun mukaan useat kilpailevat ilmajäähdytteiset kaapit asettavat 40 °C:n lämpötilan ennen alennuksen alkamista, ja lämpötilaerot ovat 8-10 °C tarkasti GE-F-sarjan 6 °C:seen asettavat. Etelä-Euroopassa tai Lähi-idässä kesäaikaan asennettaessa katolle tai lastauslaituriin tämä aukko on ero täyden tehon ja iltapäivällä hiljaa itseään jokatavan järjestelmän välillä.

Kaapin yhdistäminen tehoyksikköön

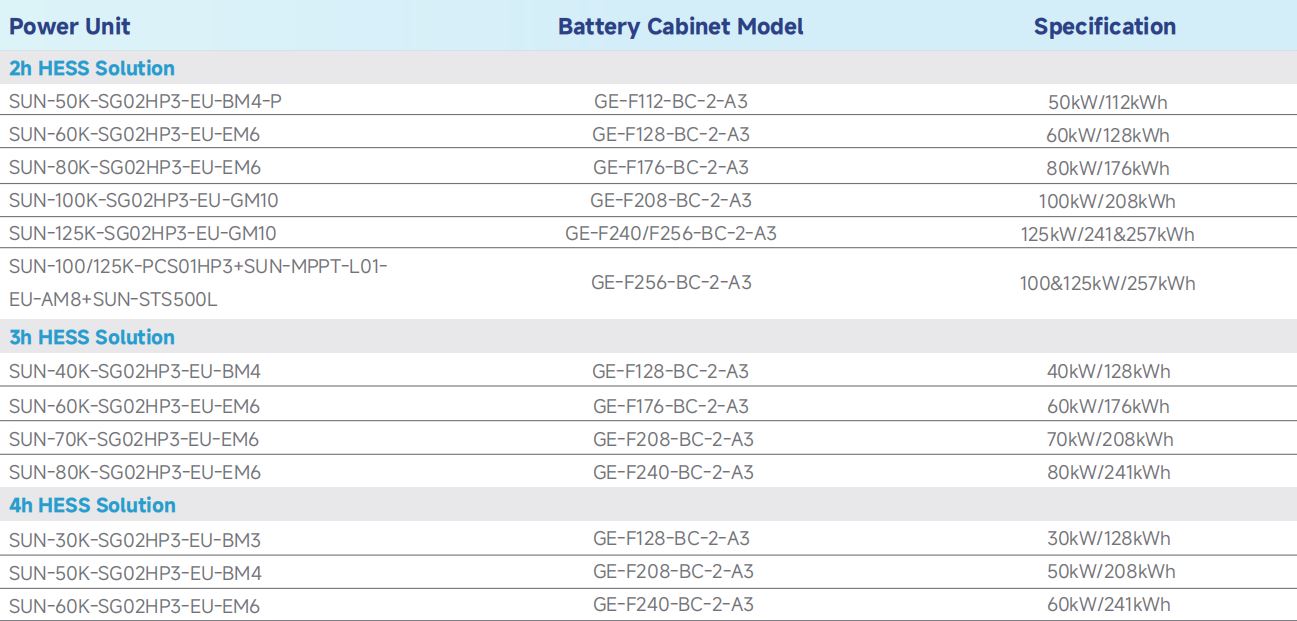

GE-F-sarjaa ei myydä yhtenä kiinteänä pakettina, vaan se on valikko. Riippuen halutusta purkautumisajasta (2h/3h/4h) ja kokonaisteho, sama kaappi voidaan yhdistää automaattisesti Deye kolmivaiheiset suurjännitteiset hybridi-invertterit , tai suurempimassa GE-F240/256:ssa modulaarisella PCS MPPT STS -pinolla:

GE-F128-sarja pariksi 30–60 kW:n hybridiinvertterien kanssa
GE-F240/256-sarja pariksi 50–125 kW:n hybridiinvertterien tai SUN-100K/125K-PCS01HP3 modulaarisen tehonmuuntojärjestelmän kanssa

Yksittäinen SUN-60K kolmivaiheinen hybridi-invertteri sovitettu a GE-F128 ulkona toimiva akkukaappi suunniteltu tarjota 60 kW/128 kWh 2 tunnin järjestelmän. SUN-30K-yksikköön samaa kaappia vastaan ja siitä tulee 30 kW/128 kWh 4 konfiguraatio – sama akkulaitteisto, eri käyttösuhde, tunnin puhtaasti sovittamalla invert nimellisvirta haluttuun purkausikkunaan.

Yksittäisen kaapin ohi

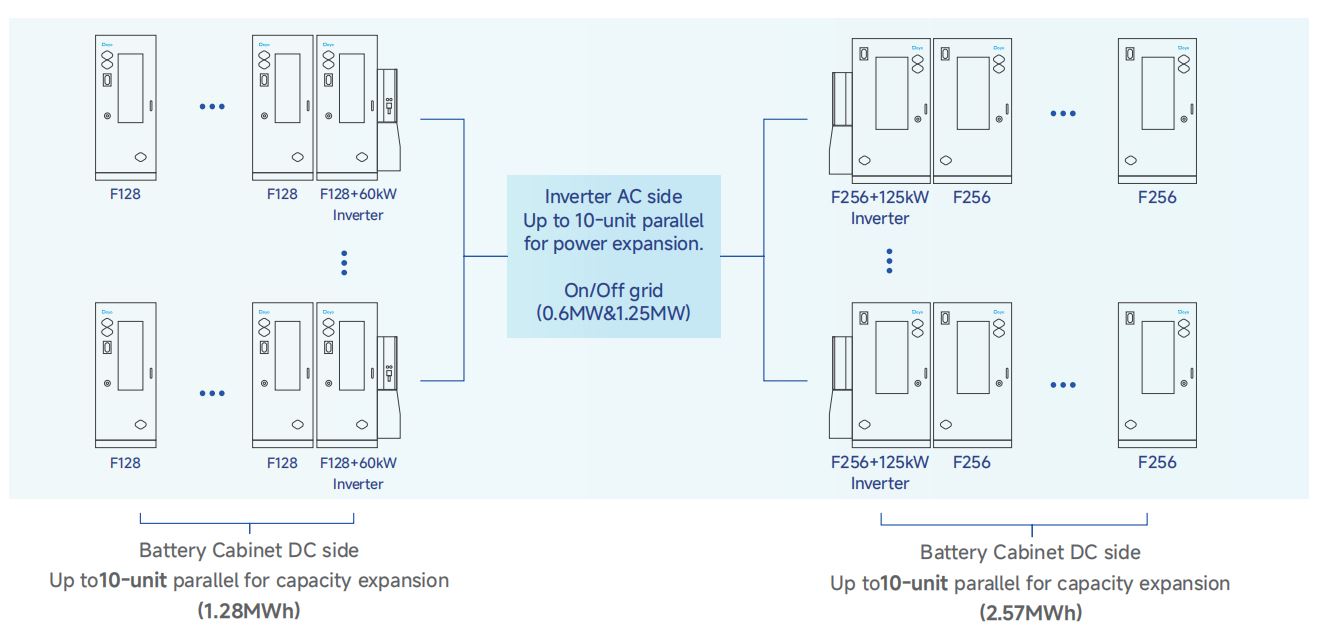

Yksittäisen GE-F256-kaapin teho on noin 257 kWh, mutta useimmat C&I-projektit kasvavat ajan myötä tai alkavat isommalta kuin yksi kaappi pystyy kattamaan. DC-puolella jopa 10 kaappia rinnastaa pinoa kohden, mikä nostaa GE-F128-sarjan 1,28 MWh:iin ja GE-F240/256-sarjan 2,41–2,57 MWh:iin – riittää siltaakseen Deyen omistamalle alueella suuret BESS-järjestelmät projekteihin, joissa modulaarinen kaappi on kokonaan ohi. AC-sideyen HP3-sarjan invertterit tukevat rinnakkaissuuntaa jopa 10 yksikköä , nostaa verkkoon/off-verkon tehokapasiteetin 0,6 MW tai 1,25 MW invertterin mallista noin.

Invertterirakenne tukee myös kahta erillistä akkutuloa, mikä tarkoittaa, että tyyppiset kaapit – eri olemassa oleva GE-F128 yhdessä äskettäin lisätyn GE-F240:n kanssa – istua samassa tehoyksikössä sen hankkeessa, joka ei pakovat täydentämään kaluston vaihtamisen kapasiteetin muuttuessa.

Asennus ja tähallinta

Työpaikan paikka on paikka, jossa suuri osa akkujärjestelmän asetustuista kokonaiskustannuksista piiloutuu – betonityynyt, seinävahvikkeet, mukautetut kiinnikkeet. GE-F-kaapin ulkoseinässä on esiasetetut invertterin asennuspaikat molemmilla puolilla, joten invertterin kiinnike kiinnittyy suoraan kaappiin sen sisään, että se vaatisi erillistä seinäkiinnitysmittausta. Deye tarjoaa kolme nostotapaa useasti invertterin painosta ja käyttöpaikasta: nosturi/trukki nosto 100–125 kW:n yksiköille (~150 kg), yksinkertainen ketjunostin 60–125 kW:n yksiköille ja manuaalinen nosto 30–50 kW:n yksiköille (~80 kg).

Käyttöönoton järjestelmähallitaan joko paikallisesti Bluetoothin/USB:n kautta tai etänä Deye Cloud -alustan jälkeen, joka hoitaa laiteohjelmiston päivitystä, dynaamisen tariffitietoisen lataus-/purkausaikataulutuksen ja reaaliaikaisen valvontan yli 30 kielellä.

Mihin GE-F-sarja sopii

Mikään näistä ei ole tarkoitettu yleishyödylliseen varastointiin – Deye on selkeästi sanonut, että nestejäähdytys on edelleen parempi ratkaisu noin 300 kWh:n yli tai korkean C-määrän käyttöksissa. GE-F128/F240/F256-sarjan tavoite on juuri sen alapuolella oleva tila: tehtaat, ostoskeskukset, maatilat ja off-grid saaren mikroverkot, joissa käytetään PV-BESS-, PV-BESS-diesel- tai suorat BESS-kokoonpanot, joissa täysi konttijärjestelmä olisi ylivoimainen, mutta asuintason akku eitäisiisi. Vertailun vuoksi projektit, jotka tarvitaan täysin pakatun lähestymistavan modulaarisen lähestymistavan mukaisesti, tulee toteuttaa Deye'-projektia akkuenergian varastointijärjestelmät C&I-projekteihin , tai pienemmille yhden kaapin kohteille all-in-one hybridi energian varastointiinvertterit .

Asentajalle tai järjestelmäintegraattorille, joka arvioi 100–300 kWh:n C&I-projektia, käytännön kysymykset liittyvät odotettuun ympäristön lämpötilaan, vaadittavaan purkamisen kestoon ja siihen myöhemmin, laajeneeko kohde. GE-F-sarja vastaa kaikkiin kolmeen pakottamatta hallitsemaan niiden välillä – ilman heikkenemistä 45 °C:een asti, vaihtosuuntaajan valinnalla määrätty kesto kiinteän laitteistokokoonpanon ja rinnakkainen laajennuspolku, joka rakennetaan ensimmäisestä päivästä alkaen.
