Kuinka mitoittaa 2000 kWh aurinkokunta: paneelit, invertterit ja akun säilytys

"2000 kWh aurinkosähköjärjestelmä" voi tarkoittaa kahta täysin eri asiaa, ja niiden sekoittaminen on nopein tapa ostaa väärät laitteet. Pienessä Euroopassa asunnossa 2000 kWh voi olla kokonainen vuosi sähköä. Suurelle täyssähköiselle talolle, jossa on lämpöpumppu, uima-allas ja sähköauto ajotiellä, se on lähempänä yhtä kuukautta. Näiden kahden lukeman välinen ero on karkeasti kerroin kaksitoista järjestelmän koossa, joten on syytä ratkaista kysymys ennen kuin kukaan lainaa sinulle paneelilukua.

Työskentelemme asentajien, jakelijoiden ja projektikehittäjien kanssa päivittäin, ja kysymykset ovat aina samat: kuinka monta kilowattia moduuleja, mikä invertteri ja kuinka paljon akkua. Seuraava on rehellinen aritmetiikka, mukaan lukien paikat, joissa vastaus todella riippuu osoitteestasi ja tavoistasi.

Mitä 2000 kWh aurinkokunta todella kuvaa

Kilowattitunnit mittaavat energiaa, kilowatit tehoa. Järjestelmä, joka tuottaa 2 000 kWh jakson aikana, ei ole 2 000 kW:n järjestelmä, ja tämä ero on suurimman osan hämmennystä. Käytännössä lähes jokainen tätä lausetta etsivä tarkoittaa kotitaloutta, joka kuluttaa 2000 kWh sähköä kuukaudessa ja haluaa aurinkoenergian kattamaan sen.

Tämä vastaa noin 24 000 kWh vuodessa eli noin 65 kWh päivässä. Keskimääräinen kotitalous Yhdysvalloissa käyttää vuosittain noin 10 500 kWh, kun taas tyypillinen koti Saksassa, Italiassa tai Alankomaissa on lähempänä 2 500 - 4 000 kWh. 2000 kWh kuukausi tarkoittaa lähes aina suurta, täysin sähköistä kiinteistöä: lämpöpumppua, sähköistä vedenlämmitystä, ilmastointia ja mahdollisesti uima-allasta ja yhtä tai kahta sähköautoa.

Toinen lukema, 2000 kWh vuodessa, on paljon pienempi työ. Noin 5,5 kWh:n vuorokaudessa vaatimaton 2 kW-sarja tai jopa hyvin valittu parvekesarja kattaisi siitä terveellisen osan koskematta rakennuksen kattorakenteeseen.

Array mitoitus 2000 kWh:lle kuukaudessa

Ydinyhtälö on riittävän yksinkertainen. Matriisin koko kilowatteina on yhtä suuri kuin vuosikulutus jaettuna 365 päivällä, jaettuna jälleen paikallisilla aurinkohuipputunteilla ja jaettuna sitten järjestelmän vähennyksellä, joka ottaa huomioon invertterin häviöt, kaapeloinnin, likaantumisen, lämmön ja varjostuksen. Derate 0,75 - 0,85 on kohtuullinen lähtökohta; varjostetut tai vanhemmat katot sijaitsevat alapäässä.

Aurinkohuipputunnit eivät ole samoja kuin päivänvalotunnit. Ne kuvaavat vastaavan tuntimäärän vuorokaudessa 1 000 wattia neliömetriä kohti, ja ne vaihtelevat noin 3,0:sta Pohjois-Euroopassa 5,5:een tai enemmän Etelä-Espanjassa, Lähi-idässä, Australiassa ja Yhdysvaltojen aurinkoisemmissa osavaltioissa. Tämä yksittäinen muuttuja siirtää vastausta enemmän kuin mikään muu.

Etelä-Italiassa ja Pohjois-Saksassa sijaitsevalla talolla voi olla sama lasku ja taulukot, jotka eroavat kahdeksan tai yhdeksän kilowatin verran. Tästä syystä kaikkia verkossa luettuja paneelilukuja tulee käsitellä lähtökohtana eikä määrittelynä.

Kuinka monta paneelia ja kuinka paljon kattotilaa

Paneelin määrä riippuu taulukon koosta ja valitsemastasi moduulista. Yleisimmät asuinrakennusmoduulit ovat nyt 420 W ja 450 W välillä, kun taas suurikokoiset moduulit 550 W - 620 W. Suuremman muodon valitseminen vähentää yksiköiden määrää, kiskometrien määrää ja usein työtunteja, millä on merkitystä, kun teho on 15 kW tai enemmän.

Fyysinen tila on käytännön rajoitus. 450 W:n moduulin pinta-ala on noin kaksi neliömetriä, ja tasaiselle katolle on lisättävä kulkutiet, reunapudotukset ja rivivälit. 24 suurta paneelia saattavat tarvita 50–55 neliömetriä vapaata pinta-alaa; neljäkymmentä pienempää voi työntää yli 80 neliömetriä. Jos katto ei kestä kuormaa, maakiinnitys, ulkorakennus tai maatalouden asennusrakenne ovat kaikki oikeutettuja vaihtoehtoja, ja ne ovat usein halvempia kuin monimutkainen kattoasetelma.

20 kW:n aurinkosähkösarja ja 20 kWh:n tallennustila Asuinkäyttöön tarkoitettu aurinkosähkövarastosarja, jossa on 47 x 425 W:n moduulit, 15 kW:n kolmivaiheinen hybridi-invertteri ja 20 kWh HV-akku; asennusta ja kaapeleita ei sisällä. Näytä tuote →

Invertterin sovittaminen ryhmään

Invertterin mitoitus ei sovi yksitellen taulukon koon kanssa. DC/AC-suhde välillä 1,1-1,35 on normaalia ja terveellistä, koska moduulit osuvat harvoin nimikilven lähtöön. 20 kW:n järjestelmä 15 kW:n invertterin takana leikkaa muutaman tunnin ajan vuoden parhaina päivinä ja tuottaa silti enemmän vuosienergiaa kuin ylisuuri invertteri.

Isommat päätökset ovat sähköisiä. Yksivaiheinen syöttö sopii pienempiin koteihin, mutta 2000 kWh kuukaudessa käyttävä talo on usein kolmivaiheinen, ja kolmivaiheinen hybridiinvertteri korkeajänniteakulla on yleensä puhtaampi arkkitehtuuri tässä mittakaavassa. Kolmivaiheinen tasapainotus pitää verkkoliitännän mukavana, ja suurjänniteakut katkaisevat virran DC-puolelta, mikä tarkoittaa ohuempia kaapeleita ja pienempiä häviöitä.

Mitä tahansa valitsetkin, vaadi todellista seurantaa. Kahdentoista kuukauden kulutustiedot ovat ainoa luotettava tapa tietää, toimiiko suunnittelu, ja se kertoo myös, milloin tallennustilaa on lisättävä myöhemmin.

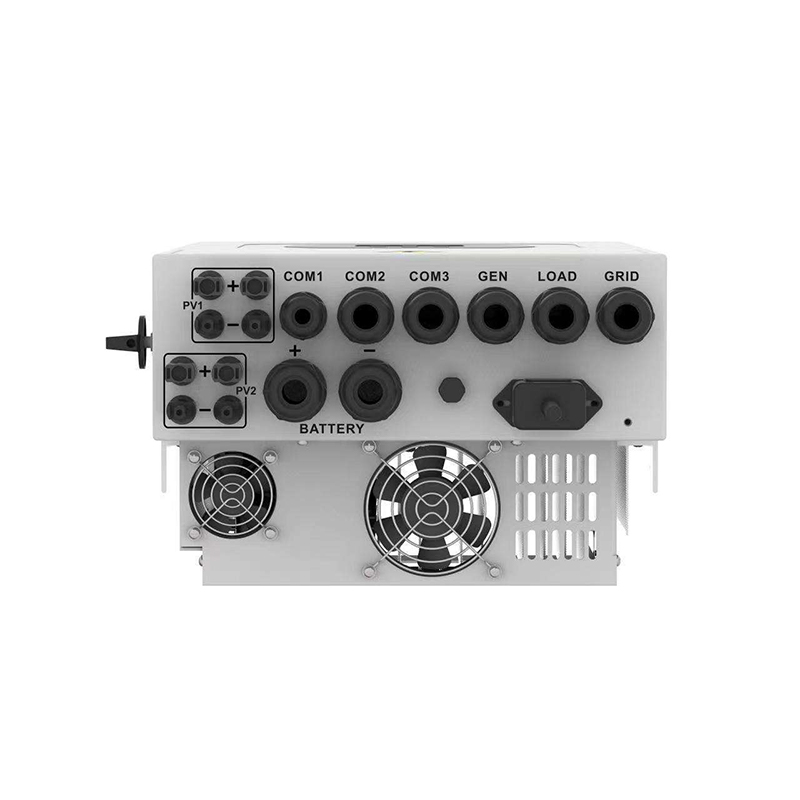

Deye 15 kW kolmivaiheinen korkeajännitehybridi aurinkoinvertteri Kolmivaiheinen suurjännitehybridiinvertteri, jossa on 15 kW:n vaihtovirtalähtö, kaksi MPPT-seurantaa, 80 A:n läpivienti ja off-grid/rinnakkaiskäyttö asuintallennusjärjestelmille. Näytä tuote →

Akun säilytys: iltaisin, katkos tai molemmat

65 kWh:n päivittäisellä kulutuksella akku ei kestä koko taloa päivääkään, ellet rakenna jotain pienen kaupallisen yksikön kokoista. Varastointi tekee hyvää siirtää keskipäivällä tuottamasi aurinkoenergian iltahuippuun, jolloin verkko on kallista ja kulutus on suurinta. Useimmissa kodeissa 40–60 prosenttia päivittäisestä käytöstä tapahtuu päivänvalon ulkopuolella.

Itsekuluttava 10–20 kWh:n akku on järkevä vastine 15–20 kW:n ryhmälle. Jos tavoitteesi on aito varmuuskopiointi käyttökatkosten aikana, sinun on päätettävä, mitkä piirit säilyvät ja kuinka kauan, sitten koko luettelosta eikä taulukosta. Saaminen paneelin ja akun välinen suhde oikealla on enemmän merkitystä kuin otsikon kapasiteetilla, koska alimitoitettu järjestelmä ei koskaan täytä ylisuuria akkua talvella.

Korkeajännitteiset akut ovat tavallinen valinta yli 10 kWh:n teholla, koska ne skaalautuvat siisteissä moduuleissa ja pariutuvat luonnollisesti kolmivaiheisten hybridiinvertterien kanssa.

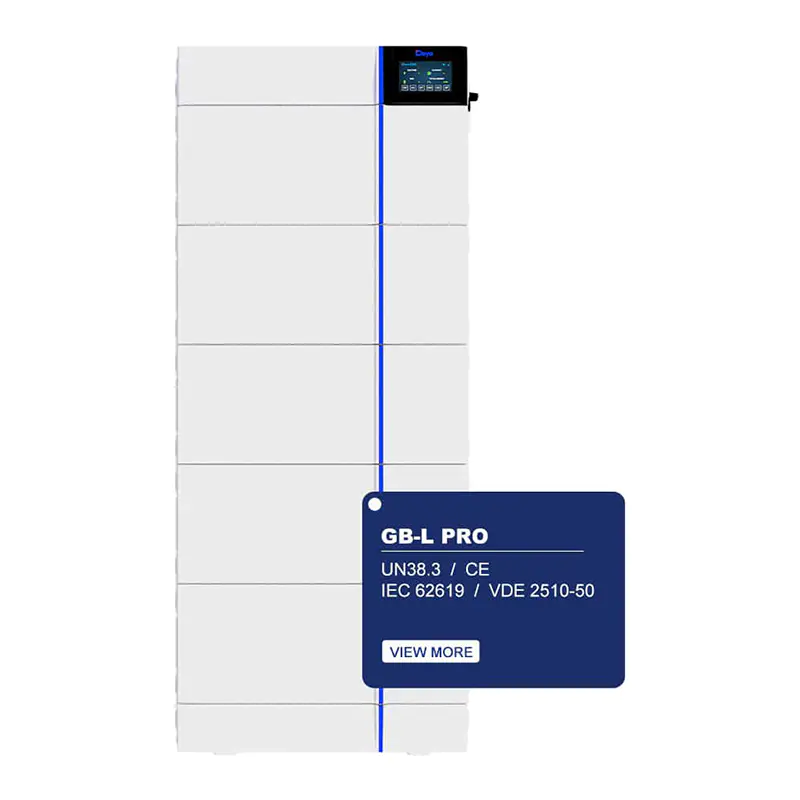

Deye GB-L Pro 20 kWh korkeajänniteakkujen säilytysjärjestelmä Korkeajännitteinen LFP-akkujärjestelmä, jonka nimelliskapasiteetti on 20 kWh ja käyttökapasiteetti 18 kWh, viisi sarjamoduulia ja IP65-kotelointi päivittäiseen auringonsiirtoon. Näytä tuote →

Mikä todellisuudessa ohjaa kulutusta

Kaksi taloa voivat käyttää 24 000 kWh vuodessa ja tarvitsevat hyvin erilaisia järjestelmiä. Talo, jonka kuormitusta hallitsee sähköauton lataus yön yli, hyötyy valtavasti varastoinnista, kun taas talo, jossa vallitsee päiväilmastointi, hyötyy enemmän raakaryhmän koosta. Kuormaprofiilin lukeminen on vaihe, jonka useimmat ihmiset ohittavat.

Käytännön tarkastukset ennen ostamista

• Vedä kaksitoista peräkkäistä kuukautta laskuja, ei kolmea. Kausivaihtelut ovat koko tarina.
• Tarkista huolto: yksi- tai kolmivaiheinen ja pääkatkaisijan luokitus.
• Tarkista katon pinnoite, sen ikä ja rakenne ennen kiskoasettelun tekemistä.
• Suorita varjostuskysely ympäri vuoden, älä yhteen aikaan vuorokaudesta.
• Tarkista, mitä laitoksesi todella maksaa viedystä energiasta, koska se muuttaa varastointimatematiikkaa.
• Jätä tilaa tulevalle lämpöpumpulle tai toiselle sähköautolle, koska järjestelmän jälkiasentaminen on kallista.
• Pyydä suunnitteluoletukset kirjallisesti: vähennyskerroin, huippu aurinkotunnit ja DC/AC-suhde.

Oikeiden numeroiden hankkiminen taloosi

Ei ole yksiselitteistä vastausta siihen, kuinka suuri 2000 kWh:n aurinkosähköjärjestelmän pitäisi olla, ja jokainen, joka antaa sellaisen kysymättä kattoasi ja tariffiasi, arvaa. Voimme toimittaa sinulle moduulit, invertterit, akut, asennus- ja valvontalaitteet yhtenä yhtenäisenä pakettina, joka on mitoitettu todellisen kulutuksen mukaan ja toimitetaan nopeasti. Jos haluat toisen mielipiteen suunnittelusta, pyydä ilmainen tarjous ja kerro meille vuotuinen kWh, toimitustyyppisi ja kattosi suunta.
