Deye Inverter F55 (DC-Volt High-Fault) käytännön analyysi

Deye Inverter F55 (DC - Voltti korkea - Vika) Käytännön analyysi - Tasavirtaylijännitteen nopea vianetsintä ja korjaaminen todellisesta tapauksesta

Yleiskatsaus

F55 (DC - Volt Korkea Vika) on DC-puolen suurjännitesuojauksen vikakoodi Deye-hybridiinverttereissä. Se johtuu yleensä järjestelmän kokoonpanon ja toimintaolosuhteiden epäsuhtaisuudesta laitteistovian sijaan. Kun invertteri laukeaa, se katkaisee välittömästi PV-syötön ja pysäyttää PV-tuotannon. Tässä artikkelissa käsitellään F55:n keskeisiä syitä ja laukaisulogiikkaa käyttämällä kolmea todellista paikan päällä olevaa kuvakaappausta ja tarjotaan standardoitu, kenttävalmis menettely tietojen jäljittämisestä paikan päällä tapahtuvaan korjaamiseen. Ohjeet koskevat kaikkia Deye-asuntosinglejä vaihe ja kolme vaihe alhainen Jännitehybridiinvertterit ja on tarkoitettu aurinkosähköasentajille ja O&M-henkilöstölle.

1. Tapausvirheilmiö - Ydinpoikkeaman lukitseminen kolmesta kuvakaappauksesta

Tässä tapauksessa asuin aurinkosähkövarastojärjestelmä lopetti toistuvasti viennin päiväsaikaan, kun säteilyteho on korkea. Kaukovalvonta herätti hälytyksiä. Kolme päällä - sivuston kuvakaappaukset muodostavat täydellisen todisteketjun ja osoittavat selkeästi ydinongelman:

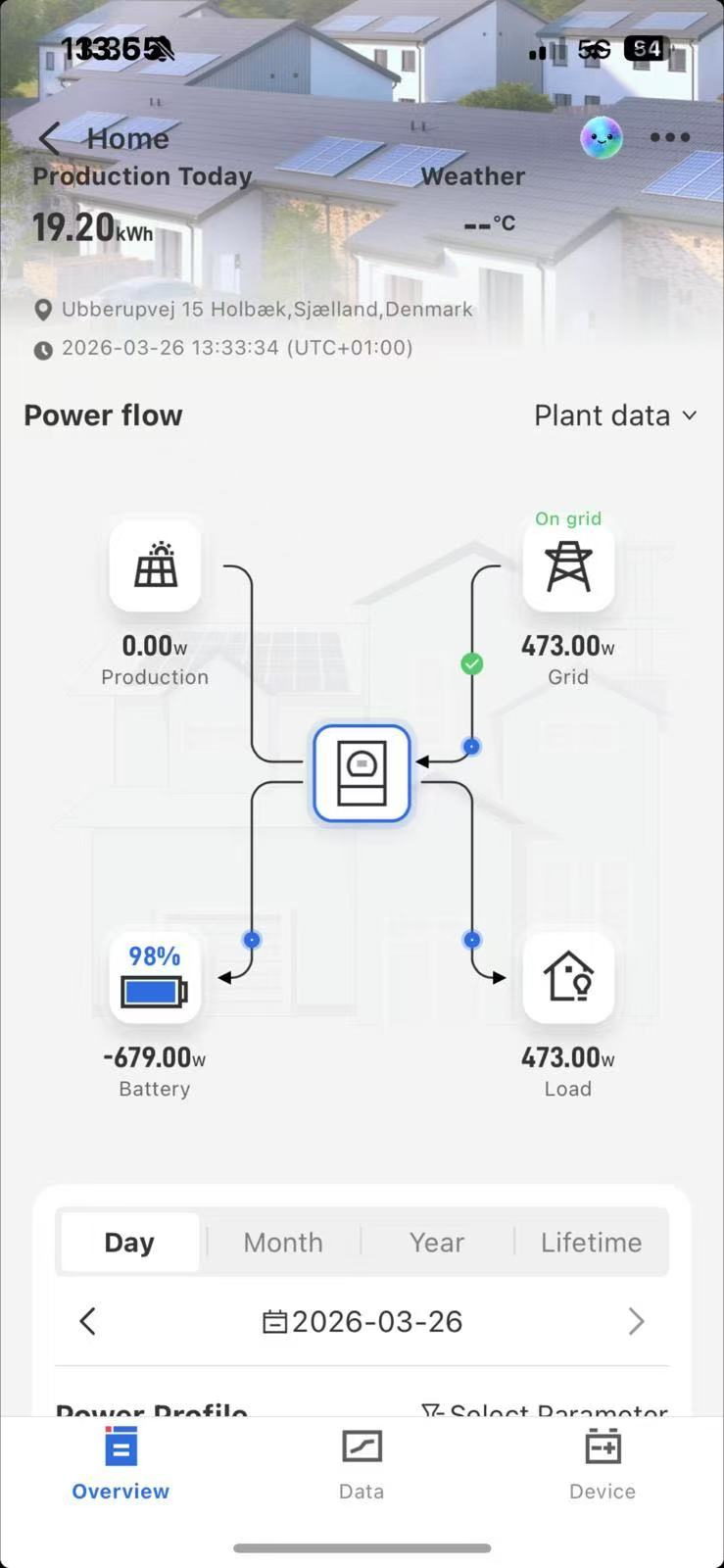

Kuva 1 - Power Flow -kuvakaappaus

PV-tuotannon teho putoaa suoraan 0 W:iin. Järjestelmä pysäyttää aurinkosähkön tuotannon ja luottaa täysin siihen

verkkosyöttö plus akun purkaus kuorman palvelemiseksi. Tämä on asiakas - havaittu oire "ei sukupolvea".

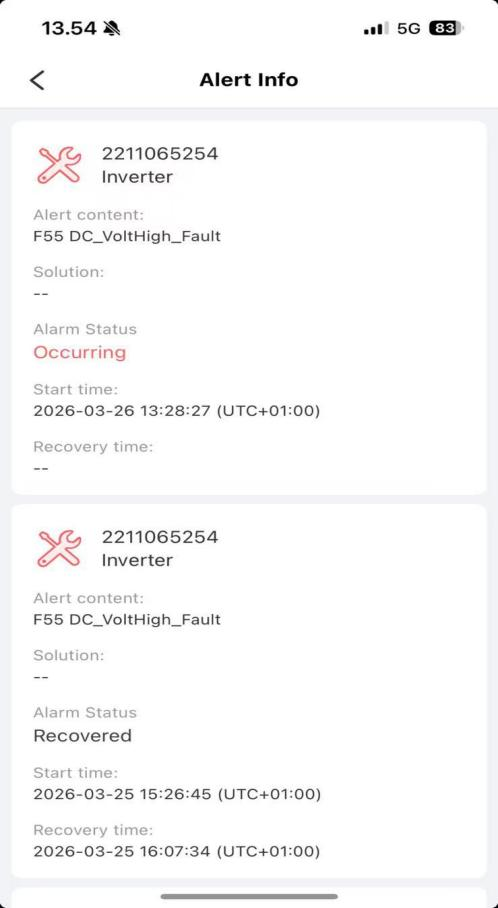

Kuva 2 - F55 Hälytyslokin kuvakaappaus

Alusta raportoi F55 DC:n - Volt Korkea - Vika ilmaisee DC-väylän yli jännite. Vikoja esiintyy päiväsaikaan - säteilytysjaksot ja tyhjenee automaattisesti, kun säteilyvoimakkuus laskee. Toistuva kuvio vastaa tyypillistä DC-ylijänniteajoitusta.

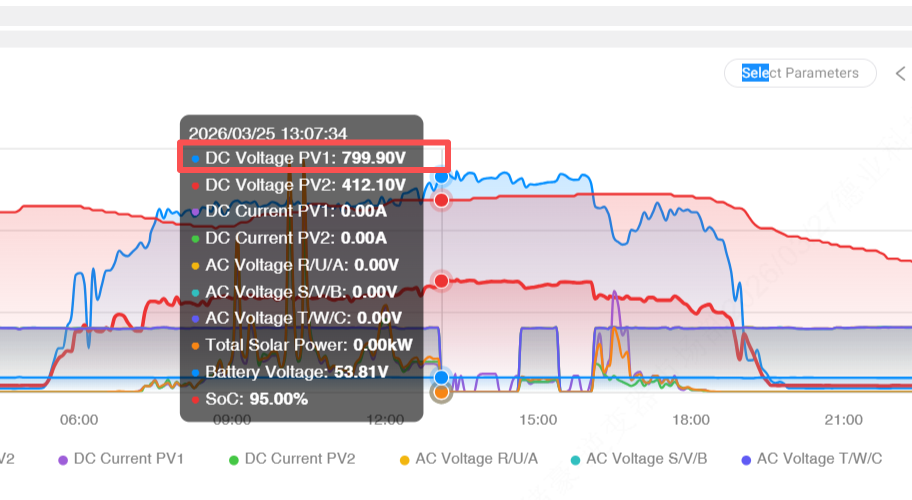

Kuva 3 - Käyttötietojen kuvakaappaus

Tämä kuvakaappaus on rootin avain - syyn tunnistaminen. Ydinpoikkeamat ovat selvät: PV1 DC -jännitepiikit 799,90 V:iin, PV1:n ja PV2:n PV-virrat ovat 0,00 A, akun SOC on 95 % akkujännitteellä 53,81 V ja vaihtovirtapuolen jännitteet ovat kaikki 0 V, mikä osoittaa, että invertteri on irrotettu verkosta.

Kolme kuvakaappausta viittaavat siihen johtopäätökseen, että liiallinen DC - sivujännite laukaisi invertterin ' s suojatoimia ja aiheutti sukupolven sammumisen. Lähes täysi akku pahensi jännitetilaa entisestään.

2. F55-vikaytimen määritelmä ja tapauksen laukaisulogiikka

1. Virallinen määritelmä

F55 tarkoittaa DC-väylän ylijännitesuojaa. Invertteri ' Suojauslogiikka estää korkeaa tasajännitettä vahingoittamasta IGBT:itä, DC-välipiirin kondensaattoreita, akun BMS:ää ja muita kriittisiä komponentteja. Kun tasajännite ylittää määritellyn suojakynnyksen, invertteri suorittaa suojatoimenpiteitä.

2. Täydellinen laukaisulogiikka tässä tapauksessa

Yhdistämällä nämä kolme kuvakaappausta invertterin suojauskäyttäytymiseen, vikaketju on seuraava ja edustaa tyypillistä F55-skenaariota:

- Perimmäinen syy: PV1-merkkijono sisältää liian monta moduulia sarjassa, joten avoimen piirin jännite ylittää merkittävästi invertterin ' s MPPT- tai DC-tulorajat. Kuvakaappaus näyttää 799,90 V, mikä ylittää selvästi tyypilliset turvarajat.

- Suora laukaisu: Keskipäivällä voimakkaan säteilyn alaisena PV-jännite nousee edelleen ja ylittää suojakynnyksen.

- Vahvistuskerroin: Akun SOC 95 %:ssa on lähes täynnä, jättäen vain vähän kapasiteettia absorboida ylimääräistä aurinkoenergiaa. Ylimääräinen energia kerääntyy tasavirtapuolelle ja nostaa jännitettä.

- Suojaustoiminto: Invertteri laukaisee F55:n, katkaisee PV-tulon, jotta PV-virrat putoavat nollaan, ja irrotetaan verkosta, jotta vaihtovirtajännitteet ovat nolla. PV-teho putoaa 0 W:iin ja järjestelmä lopettaa viennin.

- Automaattinen palautuminen: Kun säteilyteho laskee illalla, PV-jännite putoaa takaisin turvalliselle alueelle, suojaus tyhjenee ja invertteri palaa normaaliin toimintaan.

3. F55:n tärkeimmät syyt (useimmat muut kuin laitteisto-ongelmat)

Kuvakaappausten ja kenttätilastojen perusteella useimmat F55-virheet eivät johdu laitteistovioista. Tämä tapaus vastaa kahta ensisijaista syytä, joiden tulisi olla paikalla tehtävissä tarkastuksissa:

1. Liiallinen PV-merkkijono (ensisijainen syy, ~60 % )

Tämä tapaus on tyypillinen: PV1-merkkijonojen määrä on liian suuri, joten avoimen piirin jännite saavuttaa 799,90 V, mikä ylittää huomattavasti invertterin. ' s sallittu syöttö. Voimakkaassa säteilyssä ylijännitesuoja laukeaa väistämättä. Jotkut tapaukset osoittavat myös epätasapainoa PV1:n ja PV2:n välillä moduulityypissä tai merkkijonojen määrässä, jolloin yksi merkkijono ylittää turvallisen jännitteen.

2. Riittämätön akun absorptio (toissijainen, ~25%)

Korkea battery SOC above 85% is not the root cause but acts as a voltage amplifier. With the battery nearly full, charging power drops and excess PV energy cannot be absorbed. If anti‑islanding or anti‑reverse settings prevent exporting to the grid, the excess energy accumulates on the DC side and accelerates F55 triggering.

Muut yleiset ei - laitteistosyistä

- Väärät parametriasetukset, kuten liian tiukat peruutusrajoitukset, tehon tasoitus pois käytöstä tai virheelliset akun latauksen katkaisuasetukset, jotka sallivat jännitteen nousun.

- Tasavirtajohdotusongelmat, kuten löysät tai hapettuneet liitännät, jotka vääristävät jännitteen tunnistamista ja aiheuttavat väärän ylijännitteen havaitsemisen.

4. Standardoitu F55-vianmääritysmenettely - Kaukosäädin ensin, sitten päällä - Sivusto

Noudata periaatetta "kuvakaappausten etäjäljitys ensin, sitten käytännön tarkastukset paikan päällä; tarkasta piirit ennen laitteistoa". Nämä kolme kuvakaappausta voivat tunnistaa noin 90 % ongelmista ja välttää tarpeettoman purkamisen.

Vaihe 1 - Kuvakaappauksen etäjäljitys (ydin, 5 minuuttia perimmäisen syyn lukitsemiseen)

Hae kolme ydinkuvakaappausta alustalta ja tarkista neljä kohtaa:

- Vahvista kuvasta 2 F55 ja se, että liipaisuja esiintyy korkean irradianssin aikana, mikä osoittaa PV:tä - sivuasioita.

- Tarkista kuvasta 3 PV-jännite ja -virta. Jännite, joka ylittää huomattavasti MPPT:n tai tulorajat nollavirralla, viittaa PV-merkkijonojen konfigurointiongelmiin.

- Tarkista akun SOC kuvasta 3. Korkea SOC yli 85 % osoittaa riittämättömän absorptiokyvyn.

- Tarkista kuvista 1 ja 3 AC-puoli sulkeaksesi pois verkko-ongelmat sammutuksen syynä.

Vaihe 2 - PV-puolen paikan päällä tehtävät tarkastukset (ydinkorjaus)

- Irrota PV invertteristä ja mittaa PV1/PV2 avoimen piirin jännitteet yleismittarilla tarkistaaksesi kuvakaappauslukemat.

- Laske merkkijonomäärät uudelleen ja varmista, että avoimen piirin jännite on turvallisissa rajoissa odotetuissa lämpötilaolosuhteissa.

- Tarkista PV DC -liitäntöjen löysät liitännät tai hapettuminen ja tarkista moduulit vaurioiden tai varjostuksen varalta.

Vaihe 3 — Battery and parameter optimization (remove amplifying factors)

- Palauta akun latauskatkos ja muut akun parametrit valmistajan oletusarvoihin.

- Vältä lataamista huippusäteilyn aikoina, kuten klo 11.00–15.00, ja siirrä lataus verkkoon ruuhka-ajan ulkopuolella lisätäksesi absorptiovaraa.

- Hyödynnä palautumisen eston/viennin rajoituksia asianmukaisesti säädösten sallimissa rajoissa ja mahdollista tehon tasoitus jännitepiikkien tukahduttamiseksi.

Vaihe 4 — Hardware checks (only if prior steps fail, rare)

- Päivitä invertterin laiteohjelmisto ja palauta tarvittaessa tehdasasetukset ja määritä parametrit uudelleen.

- Ota yhteyttä Deyen tekniseen tukeen DC-jänniteanturien, IGBT:iden ja akun BMS:n tarkastamiseksi. Älä pura invertteriä ilman lupaa.

5. Tapauskohtainen korjaussuunnitelma – käytännöllinen ja kestävä

Keskity PV-merkkijonojen korjaukseen ja akun/parametrien optimointiin. Kaikki alla olevat toiminnot ovat kentällä suoritettavia, ja niiden pitäisi estää toistumista.

1. PV-puolen ydinten korjaus

- Jos PV1-jännite on 799,90 V, vähennä välittömästi PV1-merkkijonojen lukumäärää, jotta avoimen piirin jännite putoaa invertterin sisälle ' s sallittu syöttöalue turvamarginaalilla. Uudelleenkonfiguroinnin jälkeen mittaa avoimen piirin jännite katkaistussa tilassa ja kytke uudelleen vasta, kun lukemat ovat normaaleja.

- Varmista, että PV1 ja PV2 käyttävät identtisiä moduulityyppejä, merkkijonojen lukumäärää ja mieluiten samoja tuotantoeriä. Pidä merkkijonojen väliset jännite-erot mahdollisimman pieninä.

2. Akun ja parametrien optimointi

- Aseta akun latauksen yläraja tasolle, joka jättää tilaa PV-absorptiolle, esimerkiksi 80–85 % SOC.

- Salli rajoitettu vienti verkkoon, jos se on sallittua, jotta vältetään tasavirtaenergian kertyminen.

- Ota tehon tasoitus ja aurinkoenergian tehonrajoitusominaisuudet käyttöön äkillisten jännite- tai tehopiikkien vaimentamiseksi.

3. Yksinkertainen rutiinihuolto

- Kiristä DC-liittimet PV- ja akun puolella, poista hapettuminen ja varmista asianmukainen eristys.

- Hae kuukausittain kolme ydinkuvakaappausta, jotta voit seurata PV-jännitettä ja akun SOC-tilaa ja puuttua asiaan ajoissa, jos poikkeavuuksia ilmenee.

7. Key Takeaways

- F55 on normaali suojaustoiminto, eikä se välttämättä tarkoita laitteistovikaa. Useimmat tapahtumat johtuvat siitä, että PV-merkkijonokonfiguraatio ylittää invertterin rajat. Akun korkea SOC ja väärät parametriasetukset ovat yleisiä vahvistavia tekijöitä.

- Nopea diagnoosi perustuu kolmeen kuvakaappaukseen: tehovirtaan, hälytyslokiin ja toimintatietoihin. Nämä kuvat mahdollistavat viiden minuutin syyjäljityksen useimmissa tapauksissa.

- Korjausprioriteetit: oikea PV-merkkijonojen konfiguraatio poistamaan perimmäinen syy ja optimoida akun ja invertterin parametrit vahvistavien olosuhteiden poistamiseksi ja toistumisen estämiseksi.

Toimiva tarkistuslista

- Hae ja tallenna kuva 1, kuva 2 ja kuva 3 jokaiselle tapahtumalle.

- Irrota ja mittaa PV Voc kentällä.

- Laske ja säädä merkkijonomäärät taajuusmuuttajan tulorajojen täyttämiseksi.

- Koordinoi akun latausrajat akun toimittajan kanssa ja ota tehotasaus käyttöön.

- Dokumentoi muutokset ja seuraa kuukausittain etäkuvakaappauksilla.
