Deye-hybridi-invertterimallien tekninen vertailu: Sun-8K-SG02LP1-EU-AM2 vs. Sun-8K-SG05LP1-EU vs. Sun-8K-SG05LP1-EU-SM2

Kehittyvässä aurinkoenergiamaisemassa invertterisuunnittelussa on keskeinen rooli järjestelmän kokonaistehokkuudessa, turvallisuudessa ja käytettävyydessä. Tämä artikkeli tarjoaa yksityiskohtaisen teknisen vertailun kolmesta Deye 8KW -hybridi-inverterimallista-SUN-8K-SG02LP1-EU-AM2, SUN-8K-SG05LP1-EU ja SUN-8K-SG05LP1-EU-SM2-avustajien suunnittelijoille ja asentajille sopivimman vaihtoehdon.

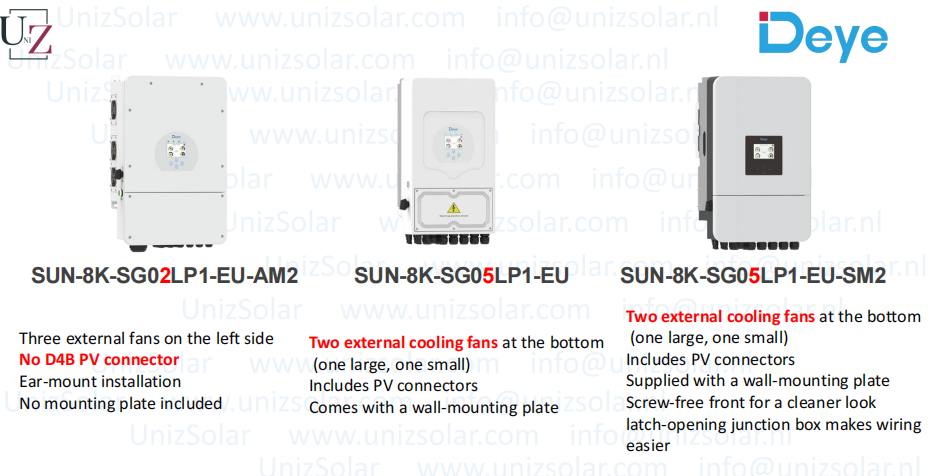

1. Jäähdytys ja ulkonäkö
Sun-8K-SG02LP1-EU-AM2 sisältää kolme ulkoista jäähdytyspuhaltimen vasemmalla puolella. Se tukee Ear-asennusta ja sulkee pois takaosan kiinnityslevyn. Erityisesti se ei sisällä D4B PV -liittimiä.

SUN-8K-SG05LP1-EU käyttää kahta pohjaan kiinnitettävää jäähdytyspuhaltimen (1 iso 1 pieni) ja sisältää PV-liittimiä. Se toimitetaan seinälle kiinnitettävällä levyllä.

SUN-8K-SG05LP1-EU-SM2 omaksuu myös kaksoispohjaisen asennuksen. Se parantaa estetiikkaa ja asennuksen mukavuutta ruuvittomalla, salpaa avautuvalla etukansilla ja siihen sisältyy seinän kiinnityslevy.

2. Sähkötulo ja PV -kokoonpano
Kaikilla kolmella mallilla on sama maksimaalinen PV -syöttövirta 26 26 A ja tukevat 2/2 2 PV -merkkijonotuloja, mikä varmistaa joustavuuden aurinkoaryhmissä.

3. Sisäinen rakenne ja piirisuunnittelu
SUN-8K-SG02LP1-EU-AM2 erottuu kahdella ICT-portilla, PV-pikayhteyspäätteillä ja kahdella nopealla sidos-rajapinnalla. Se sisältää yhden 12 VDC: n ylimääräisen virtalähteen ja tarjoaa parannettua eristys- ja kuljettajalevyjä SG05 -alustalla. Se käyttää kuitenkin uudelleen Wi-Fi-hallitusta.

SUN-8K-SG05LP1-EU sisältää yhden ICT-portin ja käyttää D4B (MC4-tyyppisiä) liittimiä. Siinä ei ole nopeaa shutdown-portteja, eikä siinä ole 12 V: n apuulontaa.

SUN-8K-SG05LP1-EU-SM2 rakentuu SG05LP1-EU: lle, joka säilyttää yhden ICT-portin, D4B-liittimet ja kaksi nopeaa shutdown-porttia. Se sisältää 12 VDC-apuulonteen ja tuo dip-switch-ohjauksen ATS-porttiin lisäämään kokoonpanon joustavuutta.

4. PCB- ja Board -arkkitehtuuri
SUN-8K-SG02LP1-EU-AM2 tarjoaa lisäeristys- ja kuljettajalevyjä verrattuna SG05: ään. Wi-Fi-moduulia käytetään uudelleen, ei vasta integroitu.

SUN-8K-SG05LP1-EU käyttää lähtötason SG05-piirilevypinoa ilman lisäparannuksia.

SUN-8K-SG05LP1-EU-SM2 jakaa ydinarkkitehtuurin SG05: n kanssa, mutta sisältää uuden pääohjauksen, LCD: n ja ylimääräiset ylimääräiset levyt, joissa DRM-levyn tuki on vakiona.

5. Koko ja paino
SG02LP1-EU-AM2 on suurin ja raskain 420 × 670 × 233 mm ja 35,6 kg.

SG05LP1-EU on kompakti 330 × 580 × 232 mm, painaa 24,9 kg.

SG05LP1-EU-SM2 putoaa kahden välillä 366 × 589,5 × 237 mm, painaa 26,8 kg.

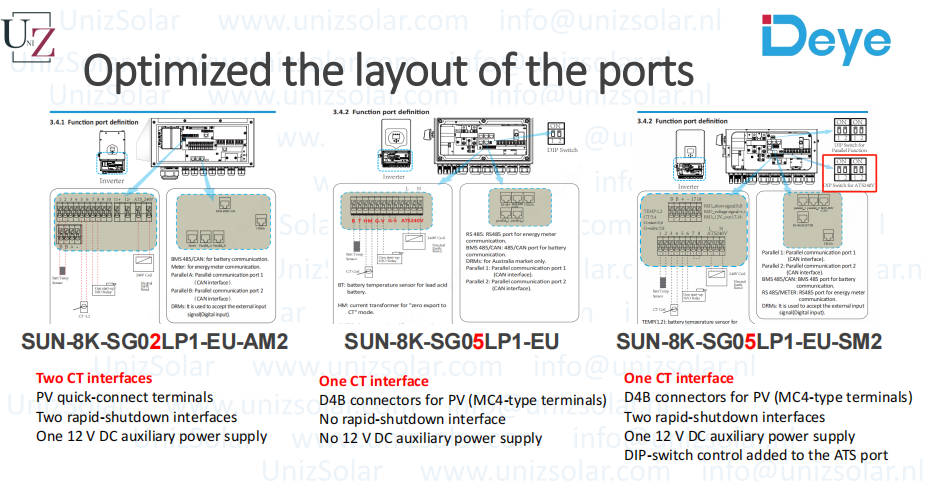

6. Portin asettelu ja käyttöliittymän suunnittelu

Kolme mallia osoittavat merkittävän varianssin porttien asettelun ja CT -rajapinnan tuen:

SG02LP1-EU-AM2: lla on kaksi CT-rajapinta, PV Quick-Connect-liittimet ja kaksi nopeaa shutdown-porttia, joissa on 12 V: n apulähtö.

SG05LP1-EU tukee yhtä CT-käyttöliittymää, D4B-liittimiä, ja puuttuu sekä nopeaa ja apuvoimaa.

SG05LP1-EU-SM2 paranee tätä yhdellä CT-rajapinnalla, D4B-liittimillä, kahdella nopean sekoittumisportilla, 12 V: n ylimääräisellä tarjonnalla ja DIP-kytkimen integroinnilla ATS-portissa.

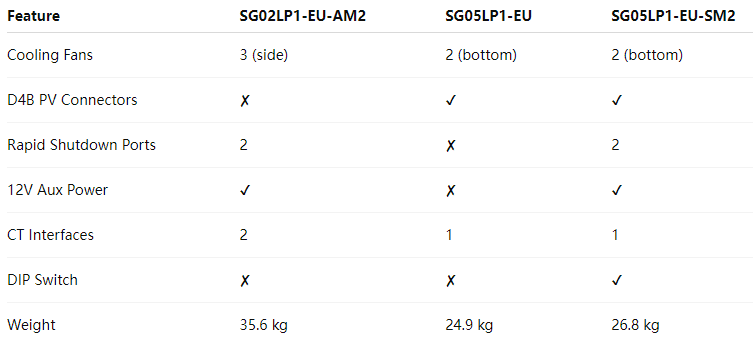

Johtopäätös

Suositus:

SG02LP1-EU-AM2 on ihanteellinen edistyneelle eristämiselle, kaksois-CT-mittaukselle ja järjestelmille, jotka vaativat 12 V AUX -lähtöä ja parannetun portinhallintaa.

SG05LP1-EU on kevyempi, perusvaihtoehto, joka soveltuu asennuksiin, joilla on vähemmän aputarpeita.

SG05LP1-EU-SM2 saavuttaa tasapainon parannettujen ominaisuuksien, parannetun hallinnan ja paremman estetiikan kanssa-tekemällä siitä hienostuneimman mallin yleisiin sovelluksiin.
