Paloturvallisuushälytys Home PV Energy Storage Systems -järjestelmistä: Palomiessuojan varmistaminen automaattisella sammutuksella

Kun asuntovoiman (PV) energian varastointijärjestelmät muuttuvat yhä yleisemmäksi, paloturvallisuus ilmenee kriittisenä huolenaiheena - etenkin hätätilanteissa. Erityinen ja vaarallinen skenaario voi syntyä, kun talon tulipalo tapahtuu, ja palomiehet sulkevat pääkatkaisijan. Vaikka talo on irrotettu ruudukosta, piilotettu riski on edelleen: Invertteri voi jatkaa toimintaa ruudukkotilassa, toimittaen virtaa kuormitukseen paristojen ja aurinkopaneelien kautta. Tämä jatkuva energian tarjonta voi aiheuttaa vakavan turvallisuusuhan ensimmäisille vastaajille.

Piilotettu vaara

Jos sähkökuormat on kytketty invertterin "kuormitusporttiin", niin pääverkon katkaisun jälkeen invertteri voi silti virtaa laitteita akun ja PV -energian kautta. Tämä jatkuva virrankulutus luo vaarallisen ympäristön palomiehille, jotka olettavat, että järjestelmä on täysin energinen.

Lisäksi on epärealistista olettaa, että jokainen järjestelmä on asennettu pääkatkaisijan läheisyyteen, tarkoittaen, että käsikirjan sammutus ei välttämättä ole mahdollista palon hätätilanteessa.

Paloturvallisuusratkaisu

Luotettava ja automaattinen sammutusmekanismi on välttämätön. Tavoitteena on mahdollistaa palontunnistusjärjestelmien laukaisemat automaattiset invertterin sammutukset sen sijaan, että luottaisi yksinomaan ruudukon katkaisuun tai manuaaliseen interventioon.

Turvaliuoksen avainkomponentit

PV -puoli: nopea sammutuslaitteet (RSD)
Asenna nopea sammutuslaitteet tai optimoijat, jotka tukevat sammutustoimintoja PV -moduulitasolla.

Ne varmistavat, että kun PV-moduulit ovat käynnistyneet, ja ne lopettavat korkeajännitteisen tasavirtavirran tuottamisen, mikä tekee katosta turvallisempia palontorjuntatoimenpiteitä.

AC -puoli: palohälytin integrointi

Integroi kodin palohälytysjärjestelmä invertteriin.

Palohälytys voi lähettää kuivan kosketussignaalin tai 12 V: n tasavirtasyötön invertteriin välittömän sammutuksen pakottamiseksi.

Kuinka järjestelmä toimii

Itse invertterit eivät kykene havaitsemaan tulta.

Palontunnistusjärjestelmät voidaan kuitenkin määrittää:

Lähetä kuiva kosketuksen sulkeminen (esim. Releen lähdön kautta)

Tai tarjoa 12 V: n tasavirtasignaali määritettyihin liittimiin invertterissä.

Kun invertteri on vastaanottanut sammutussignaalin:

AC -lähtö pysäytetään heti.

Virta kytkettyihin kuormiin katkaisee.

Järjestelmä saapuu turvalliseen, suljetaan tilaa, suojaamalla palomiehiä vahingossa tapahtuvalta sähköisiltä tai kaarilaisilta.

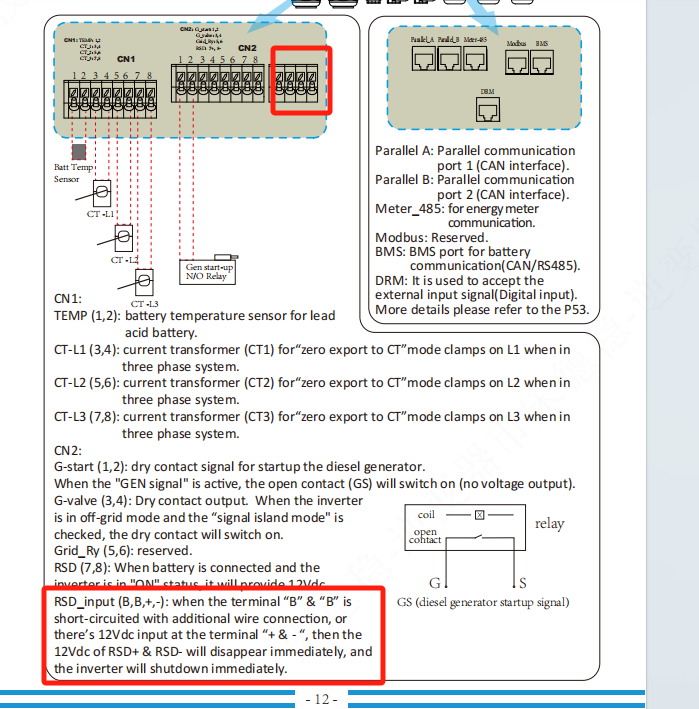

Referenssien toteutus (kuvan perusteella)

Kuvan viitteen mukaan:

Käytä päätelaitteita “B” ja “B-” (RSD-tulo) sammutukseen.

Jos palohälytys tai muut piirishortsit “B” ja “B” tai se käyttää 12 V: n signaalia "" ja "-", invertteri sammuu heti.

Tämä toiminnallisuus varmistaa, että RSD & RSD: n 12 V: n tasavirta katoaa, mikä vahvistaa järjestelmän deaktivoinnin.

Keskeinen take

Automaattinen invertterin sammutus vastauksena palohälytyksiin on kriittinen hätähenkilöstön turvallisuudelle.
Riskin minimoimiseksi:

Toteuta PV -nopea sammutusmekanismit.

Integroi palohälytysjärjestelmät kommunikoidaksesi taajuusmuuttajan kanssa.

Varmista, että sammutus laukaistaan ​​automaattisesti tulipalojen aikana, erottaen tämän normaaleista ruudukkojen katkoksista.

Integroimalla nämä suojaukset luomme turvallisemman ympäristön sekä asunnonomistajille että hätätilanteille.
