Deye SG06LP1 vs SG05LP1: Yksivaiheisen hybridi-invertterin vertailu

Mikä tekee SG06LP1-sarjasta erilaisen?

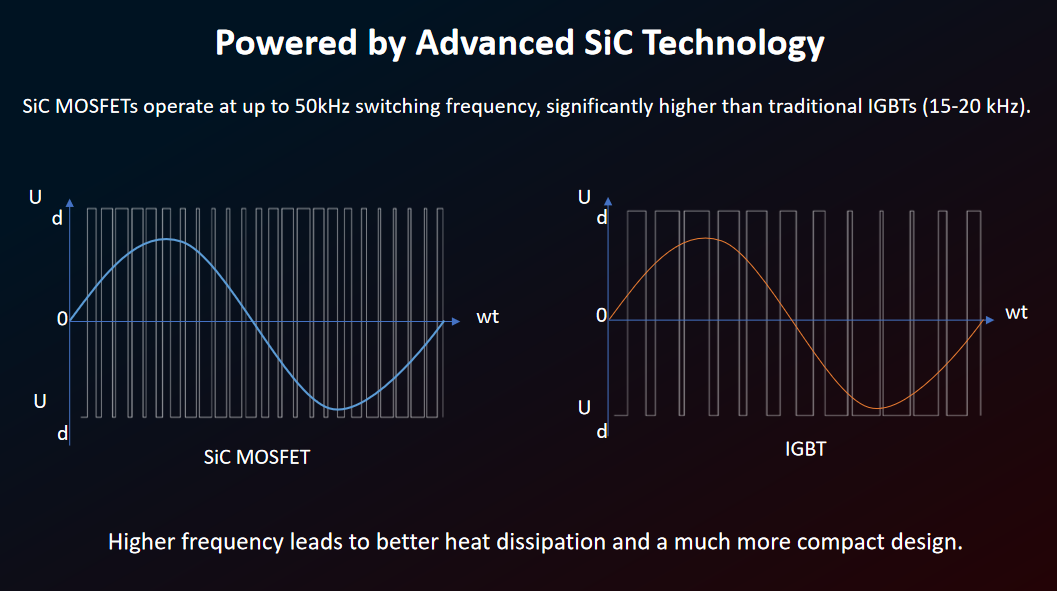

Yksivaiheisen hybridi-invertterin koko määräytyi aiemmin sen mukaan, kuinka paljon lämpöä sen kytkentäkomponentit pystyivät luovuttamaan. Deyen SG06LP1-sarja muuttaa tätä yhtälöä korvaamalla perinteiset IGBT:t piikarbidin (SiC) MOSFETeillä, jotka kytkeytyvät jopa 50kHz verrattuna IGBT-pohjaisille malleille tyypilliseen 15-20 kHz:iin.

Korkeampi kytkentätaajuus tarkoittaa, että invertterin sisäiset suodatuskomponentit – induktorit, kondensaattorit – voivat kutistua huomattavasti, mutta silti muodostaa puhtaan lähtöaaltomuodon. Vähemmän sykliä kohti tuotettua lämpöä pienentää myös jäähdytyselementin kokoa, joka tarvitaan pitämään yksikkö viileänä.

Käytännön tulos näkyy suoraan teknisissä tiedoissa: yksivaiheiset pienjännitehybridi aurinkoinvertterit tälle SiC-alustalle rakennetut tuotteet saavuttavat noin 0,6 % suuremman hyötysuhteen ja leikkaavat painoa jopa 42 % vastaavilla teholuokilla.

Koko kokoonpano yhdellä silmäyksellä

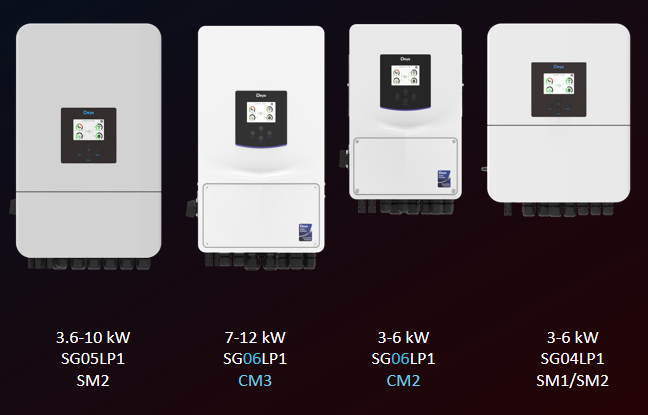

SG06LP1-sarja on jaettu kahteen tehokaistaan. 3–6 kW:n mallit (SG06LP1-CM2) on tarkoitettu pienempiin asuinrakennuksiin, kun taas 7–12 kW:n mallit (SG06LP1-CM3) kattavat suuremmat kodit tai kevyet kaupalliset kuormat. Molemmat ovat rinnalla aiemman SG05LP1-sarjan, joka on edelleen saatavilla 3,6-10 kW:n teholla, ja SG04LP1-sarjan rinnalla 3-6 kW:n lähtötasolla.

Nimeämiskäytännöllä on tässä väliä. CM2 ja CM3 tarkoittavat uusia SiC-pohjaisia ​​ohjauskortteja, kun taas SM1/SM2 merkitsee vanhempaa IGBT-alustaa, jota myydään edelleen SG04LP1- ja SG05LP1-merkeillä. Kun tiedät, mitä päätettä tarkastelet, näet, minkä sukupolven sisäistä elektroniikkaa olet itse ostamassa.

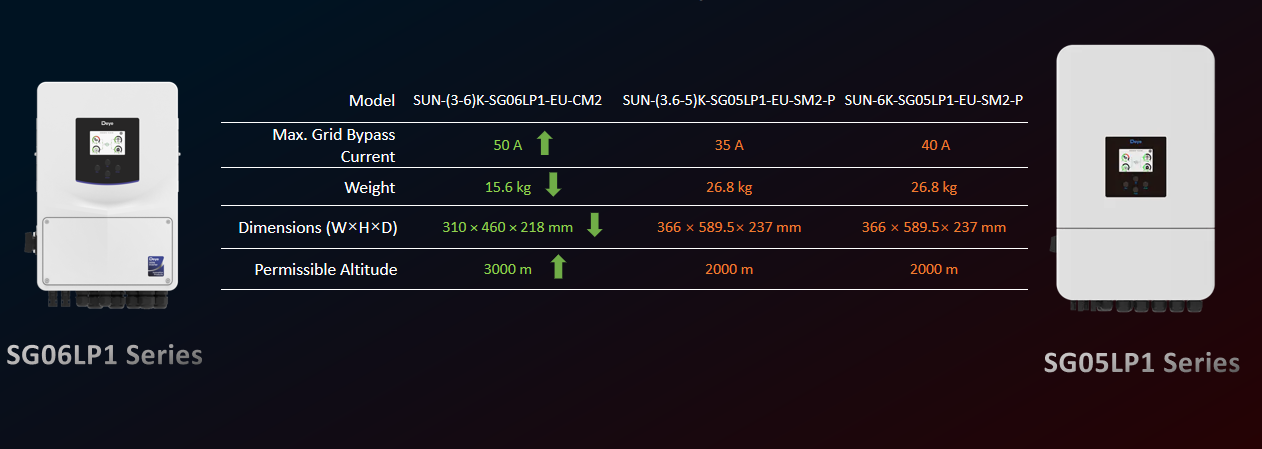

3-6 kW mallit: SG06LP1-CM2 vs SG05LP1-SM2

Lähtötason tehotasolla sukupolvien välinen kuilu on suurin fyysisessä jalanjäljessä. SUN-(3-6)K-SG06LP1-EU-CM2 painaa 15,6 kg , verrattuna 26,8 kg molempiin SG05LP1-SM2-P -versioihin – ero on yli 11 kg yksiköissä, jotka tekevät samaa työtä.

Mitat noudattavat samaa mallia: 310 × 460 × 218 mm CM2-malleissa ja 366 × 589,5 × 237 mm SM2-P-malleissa. Se on huomattavasti pienempi jalanjälki seinäasennuksissa, joissa kaappi- tai kodinhoitohuonetilaa on vähän.

Kaksi muuta numeroa erottaa nämä mallit koon lisäksi. Suurin verkon ohitusvirta CM2:ssa saavuttaa 50A, ennen 35A (3,6-5K-versio) ja 40A (6K-versio) SM2-P-yksiköissä – olennaista asennuksissa, jotka odottavat suurempia verkon läpimenokuormia. Sallittu korkeus nousee myös 2000 metristä 3000m , millä on merkitystä vuoristossa tai korkeilla paikoilla, joissa alenemisesta tulee todellinen suunnittelurajoitus.

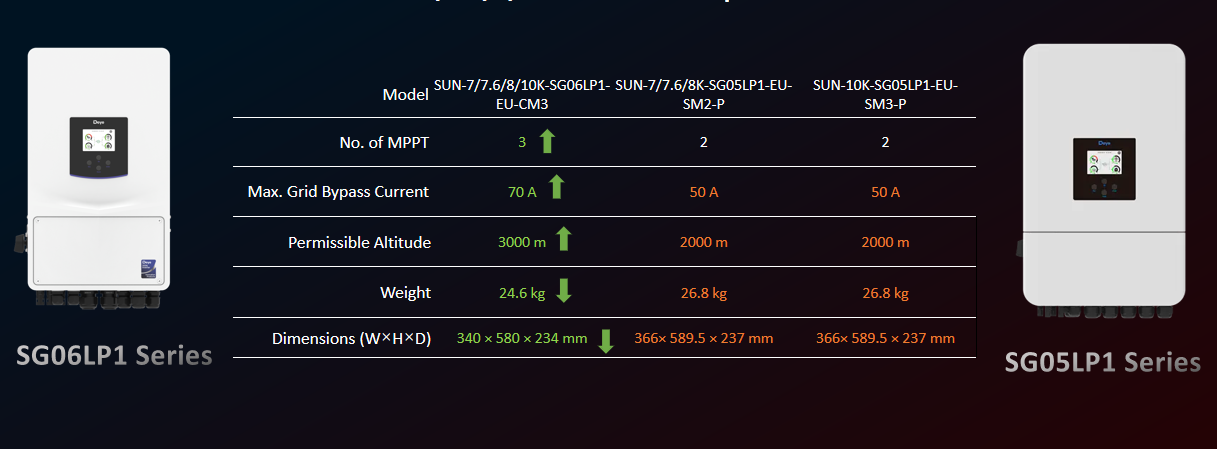

7-12 kW mallit: SG06LP1-CM3 vs SG05LP1-SM2/SM3

SG06LP1-CM3-sarja, joka skaalautuu 7–12 kW:n tasolle, lisää ominaisuuksia, joita SG05LP1 ei tarjoa tällä alueella: kolmannen MPP-seurantalaitteen. Jos SUN-(7-8)K-SG05LP1-EU-SM2-P ja SUN-10K-SG05LP1-EU-SM3-P molemmat käyttävät kahta MPPT:tä, CM3 toimii 3 , joka avaa joustavampia merkkijonokonfiguraatioita ryhmille, jotka on jaettu useisiin kattotasoihin tai -suuntauksiin.

Ohitusvirta näkee saman sukupolvihypyn kuin alemmalla tasolla: 70 A CM3:ssa vs. 50 A molemmissa SG05LP1-versioissa. Paino putoaa 26,8 kilosta 24,6 kiloon ja jalanjälki kutistuu 366 × 589,5 × 237 millimetristä 340 × 580 × 234 millimetriin. Sallittu korkeus nousee jälleen 3000 metriin, mikä vastaa pienempitehoisissa CM2-malleissa havaittua parannusta.

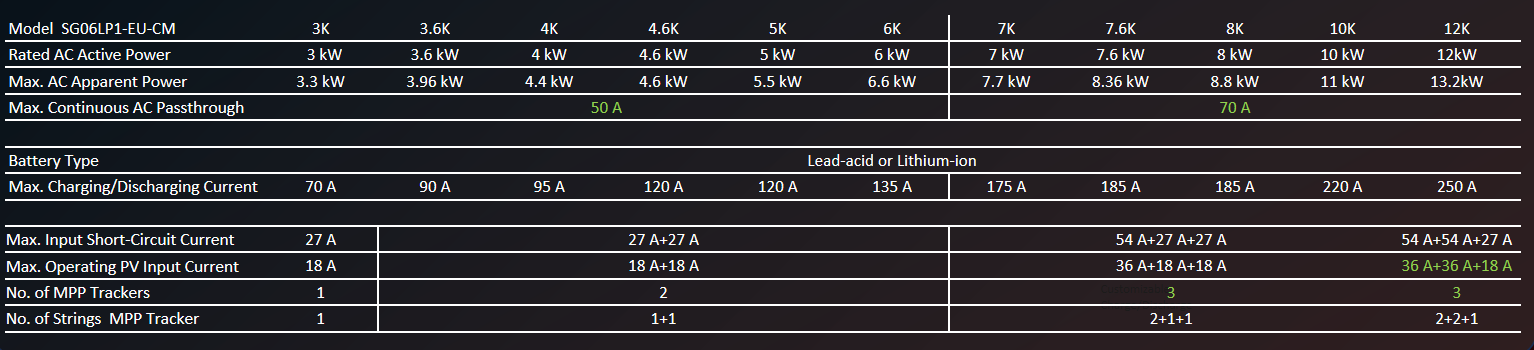

Täydellinen spesifikaatioiden viitetaulukko

Otsikoiden vertailujen lisäksi täydellinen SG06LP1-EU-CM-mallisto kattaa kymmenen teholuokkaa 3K–12K, ja kaikilla on sama lyijy-happo- tai litium-ioniakkujen yhteensopivuus. MPP-seurannan laskenta-asteikot teholla: yhden seurannan kokoonpanot kulkevat 3-6K-mallien läpi, kaksi seurantalaitetta kattaa 3,6K-6K yksiköitä ja kolme seurantalaitetta näytetään alkaen 7K-malleista.

Lataus- ja purkuvirta kasvaa tasaisesti koko alueella, 3K-mallin 70A:sta 12K-lippulaivan 250A:iin. Maksimikäyttöinen PV-tulovirta noudattaa samanlaista käyrää, ja se on 36A 36A 18A 12K-yksikössä sen kolmen seurantalaitteen ansiosta. Kaikille, jotka suunnittelevat merkkijonoasettelua, tämä taulukko on nopein tapa tarkistaa kuinka MPP-seurantakapasiteetti vaikuttaa johdotusvaihtoehtoihin ennen kuin sitoutuu tiettyyn malliin.

Valinta SG06LP1:n ja SG05LP1:n välillä

Useimmille uusille asennuksille SG06LP1-sarja on tehokkaampi valinta paperilla: kevyempi, pienempi, suurempi ohitusvirta ja - 7 kW plus -tasolla - ylimääräinen MPP-seuranta. SG05LP1-sarja on edelleen järkevä, jos CM-sarjan varastoa ei ole vielä saatavilla paikallisesti tai missä asentajalla on jo varaosia ja SM-alustan käyttöönottokokemus.

Korkeus kannattaa merkitä erikseen. Yli 2 000 metrin korkeudessa olevissa projekteissa ei ole SG05LP1-vaihtoehtoa, joka täyttää tämän tietojoukon arvosanan – SG06LP1:n 3 000 metrin sallitusta korkeudesta tulee kova vaatimus kuin mieluisa hankkia. Tämän lisäksi päätös riippuu usein siitä, kuinka paljon asennustilan säästö ja ohituskorkeus ovat arvokkaita suhteessa komponenttien saatavuuteen. Kaikki projektit eivät tarvitse uusinta alustaa, mutta oikean kokoisen invertterin valitseminen kuormalle tärkeämpää kuin hyllyn korkeimman arvosanan mallin jahtaaminen.
