1. Johdanto

BBC:n teknologiaraporteissa kodin energian varastointijärjestelmät kuvataan usein energiasta riippumattomina "kotivoimalaitoksina" – katolla olevat aurinkopaneelit tuottavat sähköä päivällä, akut tuottavat virtaa yöllä tai sateisina päivinä, mikä vastaa huippulaakson sähkön hinnoista, verkon vaihteluista ja jopa äärimmäisistä sääolosuhteista. Tosimaailman asennus on kuitenkin kaukana "plug-and-play". Deyen (Deye, ammattimainen energian varastointi- ja invertteribrändi) pienjännitelitiumparistot SE-F16 ja RW-F16 (molemmat 16 kWh LiFePO₄, 51,2 V nimellisarvo), kun ne on yhdistetty SUN-10K-SG05LP3-EU-SM2:n kanssa (10 kW:n jännite usein luotettaviksi 3-bittiseksi, matalaksi). poikkeavuuksia todellisessa johdotuksessa, tiedonsiirrossa ja rinnakkaiskäytössä. Tämä artikkeli, joka perustuu Deyen virallisiin käsikirjoihin, käyttäjäfoorumeihin (kuten DIY Solar Forum) ja todellisiin asennustapauksiin, analysoi neljää tyypillistä ongelmaa ja niiden ratkaisuja, jotka auttavat tavallisia asunnonomistajia tai asentajia välttämään sudenkuopat. Tiedot tulevat uusimmista 2025-2026 tuotespesifikaatioista, ja todelliseen suorituskykyyn vaikuttavat lämpötila, SOC jne.

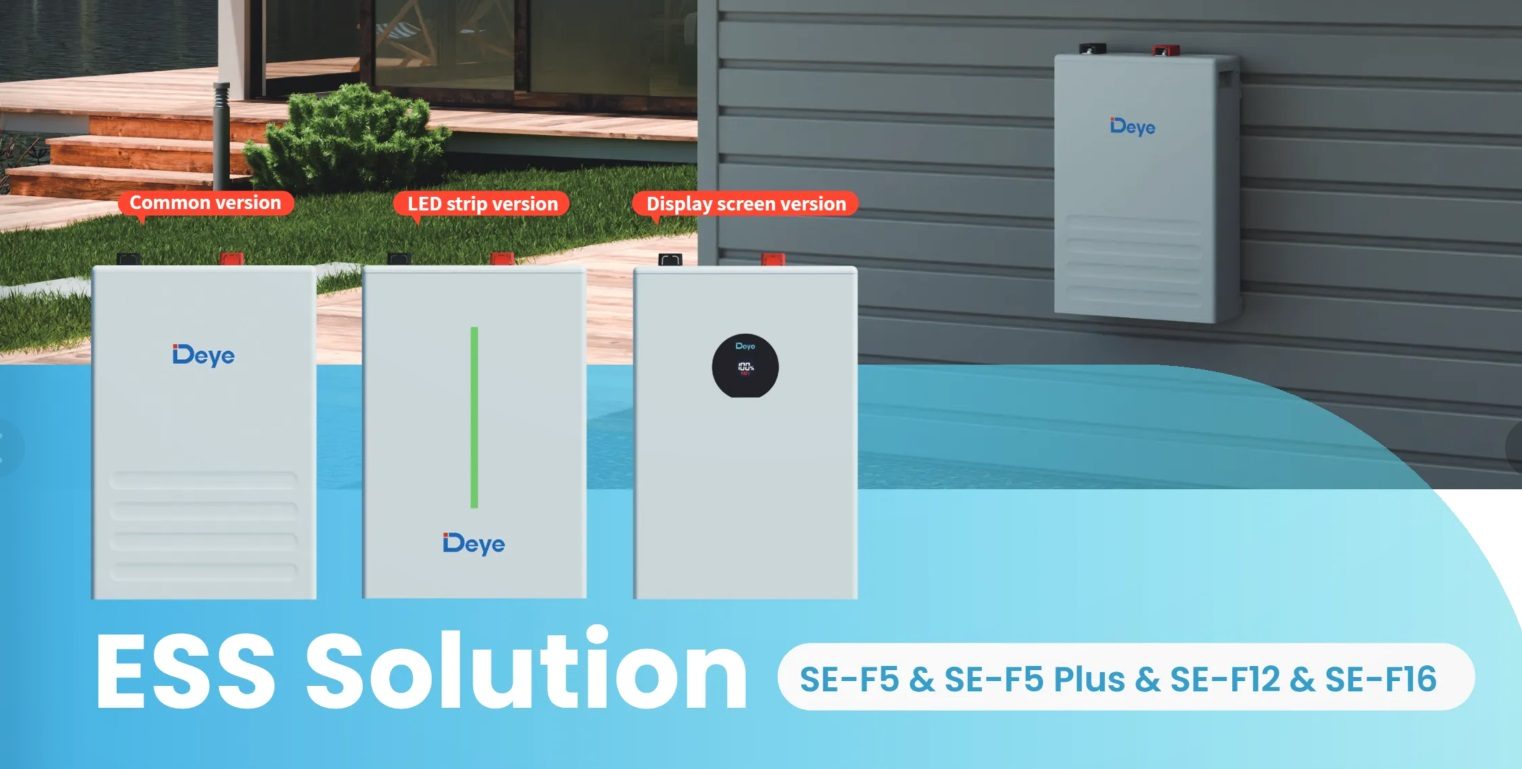

Kuva 1. Viralliset kuvat Deye SE-F16 -sarjasta

2.1 Tapaus yksi: BMS-tiedonsiirtovirhe – "Akku ei vastaa", järjestelmä sammuu suoraan

Yleisin kipukohta: invertteri näyttää "comm./F01-F64" tai akun nestekidenäytössä "W31 Battery communication varoitus (PCS-yhteys epäonnistuu)." Saksalainen kolmivaiheisen kotitalouden omistaja asensi yhden SUN-10K-SG05LP3-EU-SM2 kaksi RW-F16-yksikköä; virran kytkemisen jälkeen invertteri hälytti toistuvasti, akun SOC ei näkynyt ja lataus/purkaus epäonnistui kokonaan. Syyanalyysi: Deye-akuissa on sisäänrakennettu BMS (Battery Management System), joka on yhteydessä invertteriin CAN 2.0:n (RJ45-portin) kautta. Yleisiä syitä ovat:

• Tiedonsiirtokaapelissa ei ole vaadittua ferriittirengasta (pitkän matkan johdotuksessa on suositeltavaa kelata 4 kierrosta häiriöiden estämiseksi).
• Virheellinen kytkentäjärjestys (CAN-H/L käänteinen).
• Virheellinen käynnistysjärjestys (akkuhuoltokytkin tulee ensin kytkeä PÄÄLLE, sitten BMS-kytkin ja lopuksi invertteri).
• Invertterin "Li-BMS"-tilaa ei ole asetettu Deye-natiiviseen protokollaan (tai väärin valittu Pylontech tai muu kolmannen osapuolen protokolla).
• RW-F16 on klassinen malli; vaikka SE-F16 tukee automaattista verkottumista, laiteohjelmiston epäsopivuus voi silti laukaista "Master address toista" .

Käytännön ratkaisut:

1. Kun virta on katkaistu, käytä alkuperäistä CAT5E-tiedonsiirtokaapelia kytkeäksesi akun "PCS"-portin takaisin invertterin BMS CAN -porttiin.
2. Kun tietoliikennekaapeli on pitkä tai työmaalla on voimakkaita sähkömagneettisia häiriöitä, ferriittirengas on asennettava ja kierrettävä oikein.
3. Lataa kaikki akut 100 % SOC:iin ennen rinnakkaiskäyttöä jännite-eron pienentämiseksi ja kiertovirran välttämiseksi.
4. Syötä invertteriin "Battery Setup" ja aseta "Li-BMS"-protokollaksi Deye-native-protokolla (yleensä automaattisesti tunnistettu tai valitse 00-tila).
5. Vakiokäynnistysjärjestys: akun huoltokytkin ON → BMS-kytkin ON → invertterin käynnistys.
6. Jos se on edelleen epänormaali, tarkista BMS-loki Deye Appin tai valvontaalustan kautta. vain alkuperäiset Deye-invertterit tukevat online-akun laiteohjelmistopäivitystä, kolmannen osapuolen invertterit eivät voi suorittaa tätä toimintoa.

Omistajan palaute: Näiden vaiheiden noudattamisen jälkeen järjestelmä palautui normaaliksi 10 minuutissa ja SOC-tiedot synkronoitiin reaaliajassa. Käsikirjassa sanotaan selkeästi: PCS-viestintähälytyksiä varten tee diagnoosi ensin valvontaohjelmiston kautta äläkä käytä järjestelmää vikojen kanssa.

2.2 Tapaus kaksi: Rinnakkaisakun epätasapaino – yksi "täysi", toinen "nälkäinen"

Yleistä usean akun laajennuksen aikana: kahden SE-F16-yksikön rinnakkaisasennon jälkeen toinen jatkaa lataamista, kun taas toinen SOC pysyy 60 prosentissa, mikä johtaa hukkaan kokonaiskapasiteettiin ja jopa laukaisee "Cell Voltage over Ero" . Puolalainen huvilan omistaja (4 RW-F16 10kW invertteriä) havaitsi epätasaisen purkausvirran rinnakkaisasennon jälkeen hälytyksellä huippukuormituksessa. Syyanalyysi:

• RW-F16 vaatii IN→OUT daisy-chain-liitännän; SE-F16 tukee automaattista verkottumista ilman DIP-kytkimiä, mutta virheellinen tietoliikennekaapelijärjestys tai osoiteristiriita voi silti aiheuttaa verkkovirheen.
• Akun SOC epäjohdonmukainen ennen rinnakkaisua (manuaalinen edellyttää ehdottomasti, että kaikki akut on ladattu 100 %:iin ennen rinnakkaisua).
• Virtajohdon poikkipinta-ala liian pieni tai liitäntämomentti riittämätön (suositus 2/0 AWG, vakiovääntömomentti 24,5 Nm).
• Invertterin enimmäislataus-/purkausvirtaa ei ole konfiguroitu akun kokonaiskapasiteetin mukaan: SUN-10K-SG05LP3-EU-SM2 enimmäislataus/purkausvirta 240A, yksittäinen RW-F16 jatkuva purkausvirta 160A.

Käytännön ratkaisut:

1. Ennen rinnakkaiskäyttöä lataa jokainen akku täysin 100 % SOC:iin erikseen ja anna niiden seistä 24 tuntia jännitteen tasaisuuden varmistamiseksi.
2. Tiedonsiirtokaapelit on kytkettävä tiukasti IN→OUT-ketjussa; yksi yksikkö tukee jopa 32 rinnakkaista yksikköä, joiden kokonaiskapasiteetti on jopa 512 kWh.
3. SE-F16 ei vaadi DIP-kytkimen asetusta; RW-F16 rinnakkaistila: Mode 1 ≤15kW inverttereille, Mode 2 >15kW inverttereille.
4. Ota invertterin "Battery Setup" käyttöön rinnakkaistila, aseta oikein kokonaiskapasiteetti ja enimmäislataus-/purkausvirta; Yksittäinen RW-F16 jatkuva virta on suositeltavaa rajoittaa 160 A:iin ylikuumenemisen estämiseksi (sisäänrakennettu 125 A:n katkaisija tarjoaa lisäsuojaa).
5. Tarkkaile yksittäisten akkukennojen jännitettä ja lämpötilaeroa reaaliajassa Deye-pilvialustan tai -sovelluksen kautta; Tarkista heti kaapelit ja liitännät, jos jännite-ero ylittää 0,5 V.

Tulos: Korjauksen jälkeen omistaja saavutti tasapainoisen akun latauksen/purkauksen ja tasaisen virran jakautumisen, mikä nosti järjestelmän omaa kulutusta 30 %. Käsikirja varoittaa nimenomaisesti: rinnakkaistilassa, jos yksittäisen akun jatkuva virta ylittää rajan, se voi aiheuttaa ylikuumenemista tai jopa turvallisuusriskejä

.

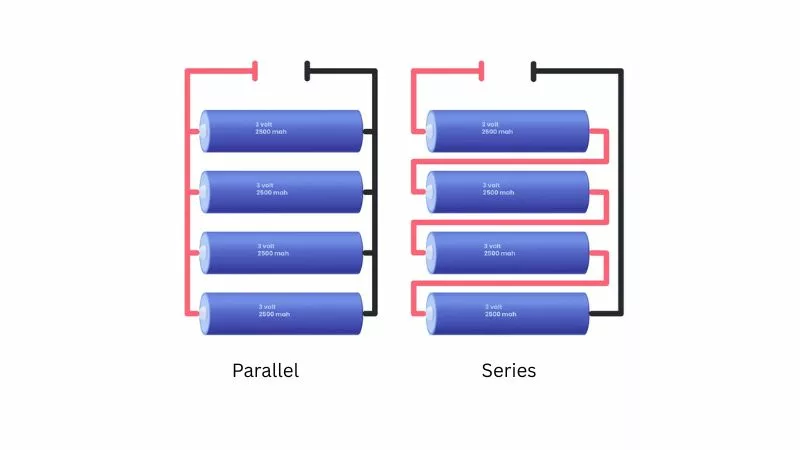

Kuva 2. Kaavio akun rinnakkais- ja sarjakytkentäperiaatteesta

2.3 Tapaus 3: Maadoitus- ja tasavirtavika — F22/F56-hälytys, turvallisuusvaara

SUN-10K-SG05LP3-EU-SM2:n asennuksen jälkeen ilmoitetaan usein F22 (mahdollinen maadoitus tai DC-liitännän poikkeavuus) tai F56 (DC-väylän jännite liian alhainen). Ranskalainen asentaja kohtasi satunnaisia ​​offline-ongelmia asentaessaan RW-F16:ta seinään; invertteri näytti epänormaalin alhaisen akun jännitteen (todellinen akun jännite 51 V normaali). Syyanalyysi:

• Maadoitusliitäntä epäluotettava (invertterin kotelo ja akku on liitettävä kunnolla PE-suojamaahan).
• DC plus/negatiivinen kaapelin vääntömomentti ei vastaa standardia (24,5 Nm) tai napaisuus on käännetty (voi vaurioittaa invertteriä suoraan).
• RW-F16:ssa on sisäänrakennettu 125A kaksinapainen katkaisija, SE-F16 jatkuva purkauskapasiteetti jopa 230A; kun ympäristön lämpötila on alle 0 ℃, akun BMS estää lataamisen ja laukaisee suojauksen.
• CT-virtamuuntaja asennettu väärään suuntaan (nollavientitilassa nuolen tulee osoittaa kuorman puolelle).

Käytännön ratkaisut:

1. Varmista ennen asennusta, että kaikki tasavirtakaapelit täyttävät vääntömomenttivaatimukset, erottele tiukasti positiiviset ja negatiiviset navat äläkä koskaan käännä niitä.
2. Invertterin kotelon ja akun kotelon tulee olla luotettavasti maadoitettu samaan PE-pisteeseen potentiaalintasauksen muodostamiseksi.
3. Tarkista invertterin "Järjestelmähälytykset" -loki; F22 johtuu useimmiten löystyneistä liitännöistä – kiristä uudelleen ratkaistaksesi.
4. Liitä lämpötila-anturi oikeaan porttiin; vältä lyijyakkutilan virheellistä asettamista.
5. Kiinnitä CT-virtamuuntaja vastaavaan vaihelinjaan nuolen osoittaessa kuormaa kohti; kolmivaiheisen järjestelmän on peitettävä kokonaan L1/L2/L3.

Korjauksen jälkeen hälytykset poistettiin ja järjestelmän UPS:n saumaton kytkentätoiminto toimi normaalisti. BBC:n raportit ovat osoittaneet, että huono maadoitus on yksi piilotetuimmista turvallisuusriskeistä kodin energian varastointijärjestelmissä.

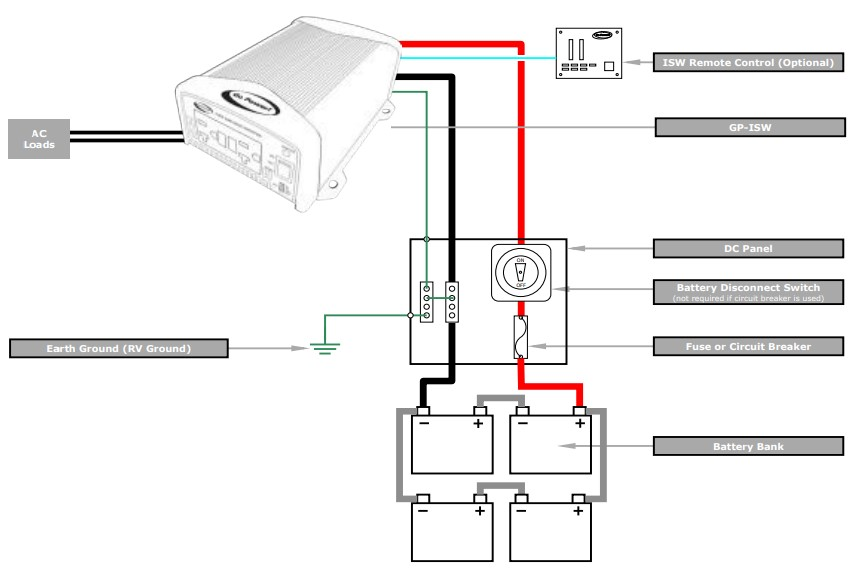

Kuva 3. Täydellinen kaavio invertterin DC-puolen johdotus- ja maadoituskaaviosta (PE/maadoitus)

2.4 Tapaus 4: Käyttöajan (TOU) lataus-/purkausvirhe ja latauksen ylärajan lukitus

Kun invertteri on asetettu huippu-laakson sähkön hintajaksoille, akku ei lataudu aikataulun mukaan tai latautuu vain enintään 80 %. Hollantilainen käyttäjä, joka teki laiteparin SE-F16:n, havaitsi, että yöllä laakson hintajaksoilla ei ollut latausta, kun taas päiväsaikaan näytössä oli epätavallisesti "akku purkautunut". Syyanalyysi:

• "Aktivoi akku" -vaihtoehto on virheellisesti käytössä (tämä toiminto on tarkoitettu vain alhaisen SOC-akun palautukseen; se on poistettava käytöstä normaalin käytön aikana).
• BMS-tietoliikenne on epävakaa, joten invertteri ei voi saada todellista SOC-dataa.
• RW-F16/SE-F16-akun laiteohjelmisto tukee vain Deye-invertterien päivitystä; sekoittaminen kolmannen osapuolen laitteiden, kuten Victronin, kanssa aiheuttaa helposti epänormaalin energiavirran näytön.

Käytännön ratkaisut:

1. Poista invertterin "Akun asetukset" -kohdasta "Activate Battery" -toiminto käytöstä.
2. Ota käyttöön "Grid Charge" ja aseta oikein TOU:n huippu-laakson jaksot (esim. yö 00.00-06.00 laakson hintaveloitus).
3. Sulje ensin pois BMS-viestintäongelmat (katso tapaus yksi).
4. Kun sekoitat muiden valmistajien invertterien kanssa, vaihda manuaaliseen jännitetilaan tai ota yhteyttä Deyeen varmistaaksesi protokollan yhteensopivuuden.

Kun käyttäjä teki korjauksen, järjestelmä noudatti tiukasti huippu-laakso -strategiaa ja sähkökustannukset laskivat merkittävästi.

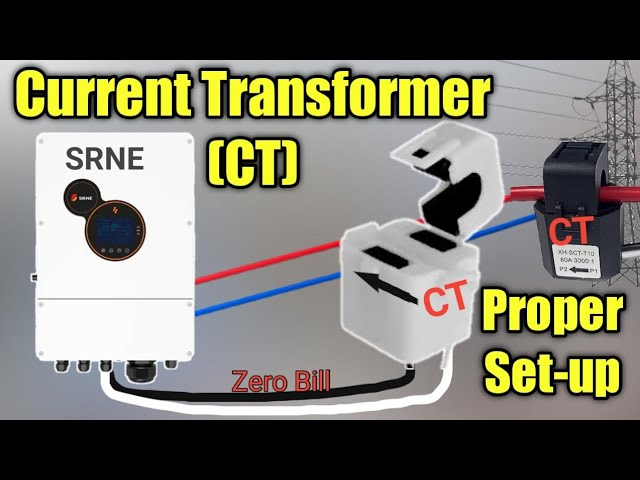

Kuva 4. Oikea CT-virtamuuntajan asennuskaavio

3. Sudenkuopat välttämisopas: Ammattimainen asennus on edelleen välttämätöntä

Deye SE-F16 (kompakti rakenne, korkea virransyöttö, korkeampi suojausluokitus) ja RW-F16 (sisäänrakennettu katkaisija, klassinen seinäasennus) ovat molemmat kypsiä asuintuotteita, joiden käyttöikä on 6000 ja yli 90 %:n edestakainen hyötysuhde. Asennuksessa vaaditaan kuitenkin erittäin ammattitaitoa: sen saa suorittaa ammattihenkilöstö noudattaen tiukasti ohjekirjassa määritettyjä vääntömomenttistandardeja, käyttölämpötila-aluetta (lataus 0-55 ℃) ja tietoliikennetietoja. Useimmat asennusvirheet johtuvat epätyypillisistä toiminnoista – kaapelin valinta ei täytä vaatimuksia, kaoottinen käynnistysjärjestys tai tasapainotuksen epäonnistuminen ennen rinnakkaiskytkentää. Käytännön suosituksia:

• Suorita koko järjestelmän simulointi ja virheenkorjaus ennen asennusta.
• Tarkista säännöllisesti laiteohjelmiston versio ja toimintalokit Deye Appin kautta.
• Vaikka eurooppalainen varastotoimitus on tehokasta, on silti suositeltavaa valita paikalliset sertifioidut asentajat.
• Keskity äärimmäisillä sääolosuhteilla akun lämpötilan seurantaan välttääksesi toistuvia BMS-suojalaukaisuja.

Energian varastointitekniikka, kuten BBC:n raporteissa kuvataan, on siirtymässä ammattimaisista skenaarioista tavallisiin kotitalouksiin. Kotitalouksien energiariippumattomuuden saavuttamiseksi standardoitu toiminta asennusvaiheessa on kuitenkin usein tärkeämpää kuin itse tuote. Kun havaitset vikoja, katso ensin Deyen virallinen vikaviitetaulukko tai ota yhteyttä viralliseen tekniseen tukeen. Asianmukaisen virheenkorjauksen jälkeen tämä akkusarja voi toimia vakaasti yli 10 vuotta, ja siitä tulee luotettava vihreän energian varayksikkö kotiin.
