Ruudukon solmiosammut: Kattava opas verkkoon aurinkoenergialle

1. Ruudukkosidolle aurinkoinverttereille

Kun globaali siirtyminen puhtaan ja uusiutuvan energian nopeutumiseen kiihtyy, aurinkoenergia on noussut yhdeksi saavutettavimmista ja skaalautuvimmista ratkaisuista. Minkä tahansa aurinkoenergiajärjestelmän ydinkomponenttien joukossa on invertteri, laite, jolla on keskeinen rooli auringon energian hyödyntämisessä ja hyödyntämisessä. Erityisesti, ruudukko-inverterit -Myös nimellä verkkoon inverterit-ovat kriittisiä asunto-, kaupallisissa ja hyödyllisyyden mittakaavassa aurinkosovelluksissa, joissa järjestelmä on kytketty julkiseen sähköverkkoon.

1.1 Mikä on ruudukko-invertteri?

Ruudukko-invertteri on elektroninen laite, joka muuntaa aurinkopaneelien tuottaman tasavirran (DC) sähkön vuorottelevaksi virran (AC) sähköksi, joka vastaa paikallisen hyödyllisyysverkon jännitettä ja taajuutta. Tämä muutos on välttämätöntä, koska suurin osa koteista ja yrityksistä toimii vaihtovirtavirralla, ja itse hyötyverkko jakaa sähköä tässä muodossa.

Vielä tärkeämpää on, että ruudukko-inverterit on suunniteltu synkronoimaan tarkasti ruudukon sähköisen aaltomuodon kanssa, mikä mahdollistaa saumattoman energian virtauksen aurinkoenergian ja hyödyllisyysverkon välillä. Tämän avulla asunnonomistajat ja yritykset voivat kuluttaa aurinkoenergiaa reaaliajassa ja viedä ylijäämää sähköä takaisin verkkoon, ansaitsemalla usein hyvityksiä tai maksuja vastineeksi.

1.2 Miksi ruudukko-tietosuuntaajat ovat tärkeitä aurinkoenergiajärjestelmille?

Ruudukko-inverterit ovat nykyaikaisten aurinkoenergiajärjestelmien sydän, joka on kytketty hyötyverkkoon. Niiden merkitys on useissa avaintoiminnoissa:

Energian muuntaminen: Ne muuntavat käyttökelvottoman DC: n aurinkopaneeleista käyttökelpoiseksi AC: ksi kodinkoneiden tai ruudukon jakeluun.

Järjestelmän tehokkuus: Nykyaikaiset ruudukko-inverterit käyttävät tekniikoita, kuten maksimaalisen tehopisteen seurantaa (MPPT) varmistaakseen, että aurinkopaneelit toimivat korkeimmalla tehokkuudellaan.

Ruudukon integrointi: Nämä invertterit varmistavat, että aurinkokunta noudattaa jännitteen, taajuuden ja turvallisuuden ruudukkostandardeja.

Taloudelliset kannustimet: Nettomittauksen kaltaisten ohjelmien avulla ruudukko-tietosuunnittelijoiden avulla käyttäjät voivat ruokkia ylimääräistä energiaa verkkoon ja korvata sähkökustannukset, mikä tekee aurinkoenergian käyttöönotosta taloudellisesti houkuttelevamman.

1.3 Lyhyt katsaus verkkojen aurinkojärjestelmistä

Verkko- tai verkko-sidottu aurinkokunta on kytketty julkiseen sähköverkkoon. Nämä järjestelmät koostuvat tyypillisesti:

Aurinkovoiman (PV) paneelit auringonvalon sieppaamiseksi.

Ruudukko-invertteri muuntaaksesi ja hallitaksesi sähköä.

Nettomittari energian tuonnin ja viennin seuraamiseksi kodin ja ruudukon välillä.

Toisin kuin ruudukkojärjestelmät, jotka vaativat energian varastoinnin (paristot) toimimaan itsenäisesti, verkkoon sidotut järjestelmät vetävät käyttöverkkoa, kun aurinkoenergiatuotanto on alhainen ja lähettävät ylimääräisen tehon takaisin verkkoon, kun tuotanto ylittää kulutuksen. Tämä kaksoisvirta varmistaa jatkuvan virran saatavuuden ilman akun varastoinnin monimutkaisuutta tai kustannuksia.

Ruudukko sidotut järjestelmät ovat erityisen suosittuja kaupunki- ja esikaupunkialueilla, joilla on luotettava verkko. Ne ovat tyypillisesti edullisempia, vaativat vähemmän ylläpitoa ja voivat vähentää merkittävästi sähkölaskuja samalla kun edistävät vihreämpää energiaa.

2. Kuinka ruudukko-inverterit toimivat

Ruudukkoon sidotun aurinkoenergian ydinjärjestelmän ytimessä on invertteri-älykäs laite, joka tekee paljon muutakin kuin vain sähköä. Se varmistaa optimaalisen suorituskyvyn, saumattoman ruudukon integroinnin ja turvallisuuden sekä käyttäjälle että laajemmalle hyödyllisyysverkolle. Ymmärtäminen, kuinka ruudukko-inverterit toimivat, antaa käsityksen niiden kriittisestä roolista aurinkoenergian tekemisessä käytännöllisen ja tehokkaan.

2.1 DC AC -muuntamisprosessiin

Aurinkopaneelit tuottavat sähköä tasavirran muodossa (DC), jossa elektronit virtaavat yhteen suuntaan. Suurin osa sähkölaitteista ja hyödyllisyysruudosta toimivat kuitenkin vuorottelevassa virrassa (AC), missä sähkön virtaus kääntää määräajoin suuntaan. Ruudukko-invertterin ensisijainen työ on suorittaa tämä tasavirta AC-muuntamiseksi.

Tämä prosessi sisältää useita sisäisiä komponentteja:

Syöttövaihe, joka ehdottaa tasavirtatuloa.

Inverterisillan, joka kytkee nopeasti elektroniset komponentit AC -aaltomuodon simuloimiseksi.

Lähtösuodatin aaltomuodon tasoittamiseksi ja ruudukon jännitteen ja taajuuden sovittamiseksi.

Tuloksena on puhdas, ruudukon yhteensopiva vaihtovirta, joka voi käyttää kotia tai yritystä tai viedä julkiseen verkkoon.

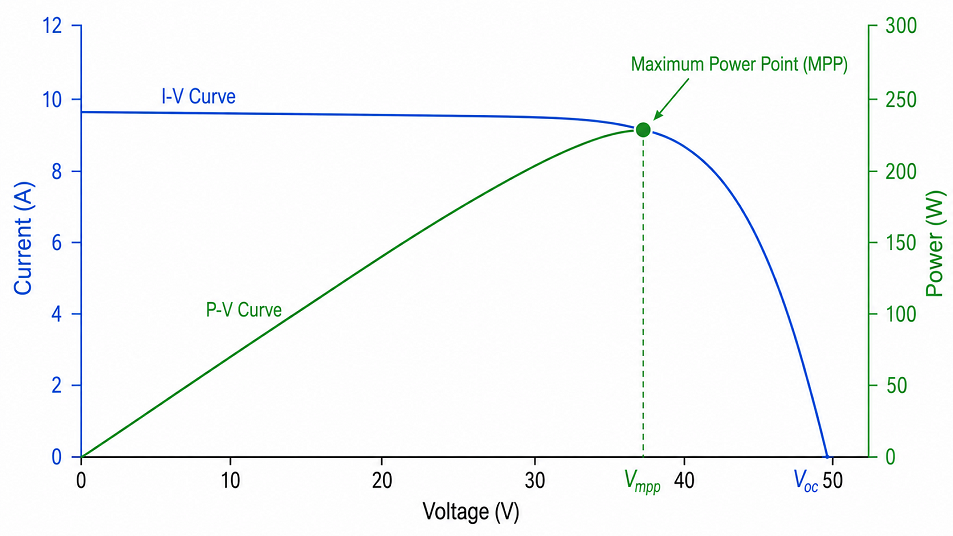

2,2 MPPT: n rooli (maksimitehopisteen seuranta)

Aurinkopaneelin lähtö vaihtelee auringonvalon, lämpötilan ja varjostuksen perusteella. Energian maksimaalisen uuttamisen varmistamiseksi koko ajan ruudukko-tietosuunnittelijat käyttävät tekniikkaa, jota kutsutaan enimmäismäärän pisteen seurantaan (MPPT).

MPPT säätää jatkuvasti paneelien sähkökäyttöpistettä "makean pisteen" - suurimman tehopisteen - löytämiseksi, missä jännitteen ja virran yhdistelmä tuottaa korkeimman mahdollisen tehon. Seuraamalla ja sopeutumalla tähän pisteeseen reaaliajassa, invertteri maksimoi auringosta korjatun energian koko päivän.

Tämä ominaisuus on erityisen tärkeä järjestelmissä, joissa useat paneelit kokevat erilaisia ​​olosuhteita (esim. Osittainen varjostus- tai suuntaerot).

2.3 Synkronointi sähköverkon kanssa

Jotta ruudukko sidottu aurinkokunta toimisi turvallisesti ja tehokkaasti, invertterin on synkronoitava sen lähtö ruudukon jännitteen, taajuuden ja vaiheen kanssa. Tämä synkronointi varmistaa, että verkkoon lähetetty voima on täydellisessä sopusoinnussa apuohjelman sähkön kanssa, estäen häiriöitä tai vaurioita.

Tärkeimmät synkronointitoiminnot sisältävät:

Jännitteen sovittaminen: Taajuusmuuttajan vaihtovirtalähtö vastaa ruudukon jännitettä (tyypillisesti 120 V tai 240 V).

Taajuuden sovittaminen: Ruudukon taajuuden sovittaminen, yleensä 50 Hz tai 60 Hz maasta riippuen.

Vaiheen kohdistus: Jänniteaalton ajoituksen kohdistaminen ruudukon kanssa sujuvan energian virtauksen varmistamiseksi.

Ruudukkokatkon tapauksessa invertteri sammuttaa tuotoksensa automaattisesti "saaren" estämiseksi, vaarallisen olosuhteen, jossa järjestelmä voisi jatkaa sähkön syöttämistä energisoituun verkkoon. Tämä on sähköstandardien valtuuttama ratkaiseva turvaominaisuus.

3. Tärkeimmät ominaisuudet ja komponentit

Moderni Ruudukon solmiosuuntaajat eivät ole vain tehokkaita voimanmuuntajia-ne ovat älykkäitä, turvallisuustietoisia ja viestintävalmiita laitteita. Niiden keskeisten piirteiden ja sisäisten komponenttien ymmärtäminen on välttämätöntä oikean invertterin valitsemiseksi ja pitkäaikaisen suorituskyvyn varmistamiseksi.

3.1 Inverterin tehokkuus ja suorituskykymittarit

Yksi tärkeimmistä tekijöistä arvioitaessa ruudukko-invertteriä on sen tehokkuus-aurinkopaneelien tasavirtavoiman prosenttiosuus, joka muuttuu onnistuneesti käytettäväksi vaihtovirtavirtaan. Suurin osa korkealaatuisista ruudukko-invertereistä toimii tehokkuudella 95–98%.

Tärkeimmät suorituskykymittarit sisältävät:

Huipputehokkuus: Korkein muuntotehokkuus, jonka invertteri voi saavuttaa optimaalisissa olosuhteissa.

Euroopan tehokkuus: painotettu keskiarvo, joka vastaa vaihtelevia aurinko -olosuhteita, mikä antaa realistisemman suorituskyvyn.

CEC -tehokkuus: Kalifornian energiakomission käyttämä; Tämä on toinen standardoitu tapa arvioida invertterin suorituskyky eri kuormien välillä.

Suurempi tehokkuus tarkoittaa, että vähemmän energiaa menetetään, kun lämpö on enemmän, ja verkkoon käytettäväksi tai vientiin on saatavana enemmän sähköä.

3,2 Jännite- ja virran arvosanat

Jokaisessa invertterissä on erityiset tulo- ja lähtöjännite- ja virta -alueet, joiden on kohdistettava aurinkopaneeliryhmän ja hyödyllisyysverkon kanssa. Tärkeimmät tekniset tiedot sisältävät:

DC -tulojännitealue: Tämän on vastattava aurinkopaneelien yhdistelmäjännitettä.

Suurin tehon syöttö: Vaihtoverkon kokonaisteho voi turvallisesti käsitellä.

AC -lähtöjännite: Tyypillisesti 120 V/240 V asuin- tai 208 V/480 V kaupallisille järjestelmille.

Suurin lähtövirta: Määrittää, kuinka paljon virtaa invertteri voi toimittaa verkkoon.

Invertterin sähköluokitusten oikein sovittaminen aurinkokunnan järjestelmään varmistaa turvallisuuden, suorituskyvyn ja koodin noudattamisen.

3.3 Turvallisuusominaisuudet: Isänen vastainen suojaus

Isän vastainen suoja on pakollinen turvaominaisuus kaikissa ruudukko-invertereissä. Sähkökatkoksen tapauksessa invertterin on välittömästi sammuttava ulostulonsa, jotta sähkövirta ei virtaa verkkoon. Tämä on elintärkeää hyödyllisyystyöntekijöiden turvallisuudelle, jotka saattavat korjata linjoja ja olettaa, että ne ovat valaistuja.

Muita yleisiä turvaominaisuuksia ovat:

Maaperän havaitseminen

Ylijännitesuojaus

Lämpötilan seuranta ja sammutus

Kaarivian havaitseminen

Nämä ominaisuudet varmistavat, että järjestelmä toimii turvallisesti ja luotettavasti kaikissa olosuhteissa.

3.4 Viestintärajapinnat (esim. Wi-Fi, Ethernet)

Nykyaikaiset ruudukko-invertterit on usein varustettu sisäänrakennetuilla tai valinnaisilla viestintämoduuleilla, joiden avulla käyttäjät voivat seurata ja hallita järjestelmän suorituskykyä reaaliajassa.

Yleisiä rajapintoja ovat:

Wi-Fi langattomalle seurantalle mobiilisovellusten tai verkkokojetaulujen kautta.

Ethernet vakaalle, langalle yhteyksille kotiverkkoihin.

RS485 tai MODBUS integrointia varten kolmansien osapuolten seuranta- tai rakennustenergianhallintajärjestelmiin.

Nämä työkalut antavat järjestelmän omistajille ja asentajille:

Seuraa päivittäistä, kuukausittaista ja elinikäistä energiantuotantoa.

Vastaanota suoritushälytyksiä ja diagnostiikkaa.

Seuraa ympäristövaikutuksia, kuten CO₂ -säästöjä.

Edistyneet invertterit voivat myös tukea laiteohjelmistopäivityksiä ja integraatiota älykkäisiin kodin tai energian varastointijärjestelmiin.

4. Ruudukko-tietosuunnittelijoiden käytön edut

Ruudukko-invertterit tarjoavat enemmän kuin vain teknisen ratkaisun aurinkoenergian muuttamiseen-ne avaavat joukon taloudellisia, ympäristöä ja käytännöllisiä etuja. Nämä edut tekevät niistä älykkään valinnan asunnonomistajille, yrityksille ja laitoksille, jotka haluavat hyödyntää aurinkoenergiaa tehokkaasti.

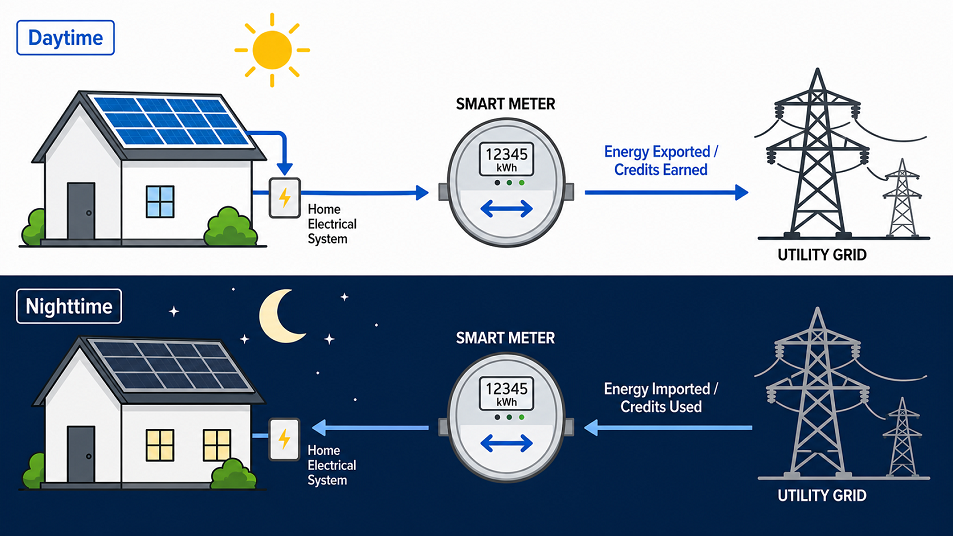

4.1 Kustannussäästö nettomittauksen kautta

Yksi merkittävimmistä taloudellisista kannustimista a Ruudukon solmiosamma on nettomittaus. Tämän laskutusjärjestelyn avulla aurinkokunnan omistajat voivat viedä ylimääräistä sähköä hyödyllisyysverkkoon ja saada hyvityksiä energialaskustaan.

Näin se toimii:

Päivän aikana aurinkopaneelit voivat tuottaa enemmän sähköä kuin kotisi kuluttaa.

Ruudukko-invertteri syöttää tätä ylijäämäenergiaa takaisin sähköverkkoon.

Hyödyntämittarisi ”pyörii taaksepäin”, ansaitsee sinulle hyvityksiä ylimääräisestä energiasta.

Yöllä tai alhaisten auringonvalojen aikana vedät virtaa ruudukosta näiden hyvitysten avulla.

Tämä asennus voi vähentää tai jopa poistaa sähkölaskuja, mikä johtaa aurinkokunnan nopeampaan sijoitetun pääoman tuottoon.

4.2 Hiilijalanjäljen vähentäminen

Antamalla puhdasta aurinkoenergiaa käyttää fossiilisten polttoaineiden tuottaman sähkön sijasta, ruudukkosidon inverterit auttavat vähentämään merkittävästi kasvihuonekaasupäästöjä. Jokainen kilowattitunti (kWh) käytetystä aurinkovoimasta:

Alentaa riippuvuutta hiilestä, maakaasusta ja muista saastuttavista energialähteistä.

Vähentää kotitalouden tai liiketoiminnan hiilijalanjälkeä.

Myötävaikuttaa ilmastonmuutoksen lieventämiseen.

Ympäristötietoisille yksilöille ja organisaatioille sijoittaminen verkkoon sidotulle aurinkokunnalle luotettavan invertterin kanssa on tehokas tapa kohdistaa päivittäisen energiankulutuksen kestävyystavoitteet.

4.3 Energian riippumattomuus

Grid-TIE-järjestelmät antavat käyttäjille mahdollisuuden tuottaa omaa sähköä vähentämällä riippuvuutta keskitetylle sähköntuotannosta ja vaihtelevista hyötyhinnoista. Vaikka nämä järjestelmät ovat edelleen riippuvaisia ​​ruudukosta toimimaan (etenkin energian varastoinnin puuttuessa), ne:

Salli osittainen autonomia tuottamalla voimaa paikallisesti.

Suojaa nousevilta energiakustannuksilta ajan myötä.

Lisää joustavuutta pariksi akun säilytys- tai hybridi -invertterijärjestelmiin.

Tämä energian riippumattomuuden taso on erityisen arvokas alueilla, joilla on korkea sähkönopeus tai kannustimet hajautettuun energiantuotantoon.

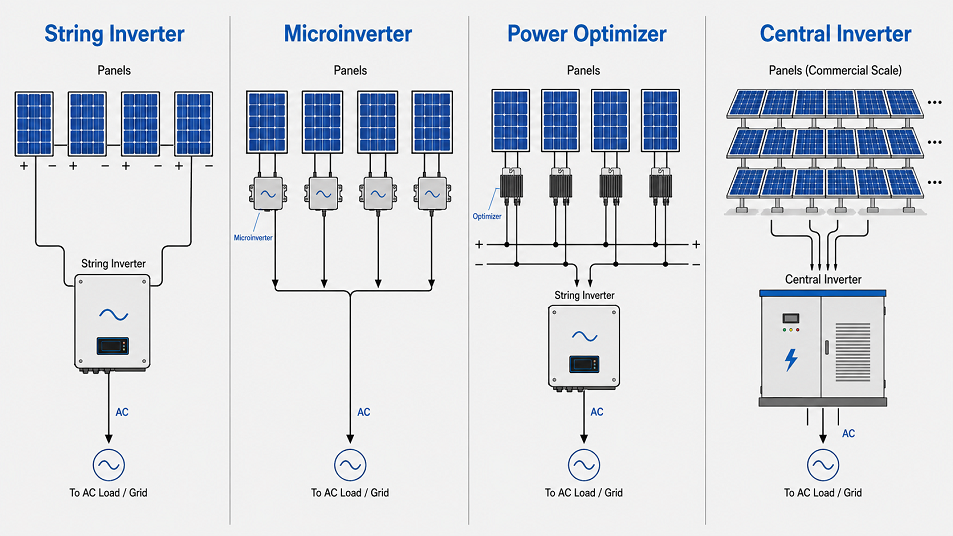

5.

Ruudukko-invertterit ovat erilaisia ​​malleissa, jotka mahtuvat erilaisiin järjestelmäkokoihin, asetteluihin ja suorituskykytavoitteisiin. Jokaisella tyypillä on omat edut ja se sopii tiettyihin sovelluksiin. Näiden vaihtoehtojen ymmärtäminen voi auttaa varmistamaan, että valitset oikean invertterin aurinkoenergialle.

5.1 Merkkijono -invertterit

Merkkijono -invertterit ovat yleisin tyyppi, jota käytetään asuin- ja pienissä kaupallisissa järjestelmissä. Tässä asennuksessa useita aurinkopaneeleja on kytketty sarjaan (nimeltään “merkkijono”), ja yhdistetty tasavirtalähtö syötetään yhdeksi invertteriksi.

Edut:

Kustannustehokas ja helppo asentaa.

Sopii kattoihin, joissa on yhtenäinen paneelin suunta ja minimaalinen varjostus.

Rajoitukset:

Koko merkkijonon suorituskyky voi vaikuttaa, jos yksi paneeli on varjostettu tai heikosti suorituskykyinen.

Vähemmän joustava asennuksissa, joissa on monimutkaiset kattomallit tai sekoitetut paneelien suunnat.

5.2 Mikroinvertterit

Mikroinvertterit ovat pieniä inverttereitä, jotka on asennettu suoraan kunkin yksittäisen aurinkopaneelin takaosaan. Sen sijaan, että voitaisiin muuntaa keskustaa, jokaisella paneelilla on oma invertterinsä.

Edut:

Paneelin tason optimointi: Varjostus tai vika yhdessä paneelissa ei vaikuta muihin.

Ihanteellinen kattoille, joilla on useita suuntauksia tai osittainen varjostus.

Sisäänrakennettu paneelin tason valvonta.

Rajoitukset:

Korkeammat etukustannukset verrattuna merkkijonon inverttereihin.

Lisää komponentteja tarkoittaa hieman monimutkaisempaa huoltoa.

5.3 Power -optimoijat

Tehon optimoijat ovat hybridiliuos. Kuten mikroinvertterit, ne on asennettu paneelin tasolle, mutta sen sijaan, että muuntaisi DC: n AC: ksi, ne kunnostavat ja optimoivat tasavirtavirran ennen lähettämistä keskusmerkkijonoonvertteriin.

Edut:

Parannettu suorituskyky MPPT: n kautta jokaisessa paneelissa.

Yhdistää mikro -muuttujien edut merkkijonotehtosantureiden kustannustehokkuuteen.

Hyödyllinen osittain varjostetuissa olosuhteissa.

Rajoitukset:

Vaatii yhteensopivan invertterin (yleensä samalta valmistajalta).

Hieman monimutkaisempi johdotus ja asennus.

5.4 Keskimmäiset invertterit

Keskimmäiset invertterit ovat suurten merkkijonon inverttereiden versioita, joita käytetään pääasiassa kaupallisissa tai hyödyllisyyden mittakaavassa aurinko-asennuksissa. Ne yhdistävät voiman monista paneelien jousista yhteen keskusyksikköön.

Edut:

Tehokas ja kustannustehokas suurille järjestelmille.

Suuri kapasiteetti (pystyy käsittelemään satoja kilowatteja tai jopa megawatteja).

Rajoitukset:

Ei sovellu asuin- tai pieniin asennuksiin.

Rajoitettu joustavuus paneelin tason optimointiin tai suorituskyvyn seurantaan.

6. Oikean ruudukko-invertterin valitseminen

Sopivan valitseminen ruudukko-invertteri on kriittinen askel tehokkaan ja luotettavan aurinkoenergian suunnitteluun. Oikea taajuusmuuttaja varmistaa optimaalisen suorituskyvyn, vaan vaikuttaa myös pitkäaikaisiin säästöihin, järjestelmän elinkaariin ja ylläpidon helpotukseen. Tässä on joitain tärkeitä tekijöitä, jotka on otettava huomioon valintasi tekeessä.

6.1 Oma otetut tekijät: Järjestelmän koko, sijainti ja energian tarpeet

Järjestelmän koko: Inverterikapasiteetin tulisi vastata aurinkopaneelien kokonaistehoon. Pienemmille asuinjärjestelmille merkkijono -invertterit tai mikroinvertterit voivat olla ihanteellisia, kun taas suuret kaupalliset projektit saattavat vaatia keskustaaverttereita.

Sijainti- ja paikkaolosuhteet: Katon suunta, varjostus ja ilmasto vaikuttavat invertterin valintaan. Mikroinvertterit tai sähköoptimoijat toimivat paremmin kattoilla varjostuksella tai useilla suuntauksilla, kun taas merkkijono -invertterit sopivat yhtenäisiin, varjostamattomiin asennuksiin.

Energiankulutusmallit: Analysoi tyypillinen energiankulutuksesi ja huipputarve. Tämä auttaa invertterin koostaessa oikein ja maksimoimaan aurinkoenergian käytön.

6.2 Taajuusmuutosmääritysten arviointi

Tehokkuus: Etsi invertterit, joilla on korkea piikki- ja painotettu tehokkuusluokitus (yli 95% on ihanteellinen).

Jännitteen ja virran arviot: Varmista, että invertterin syöttöjännitealue kohdistuu paneelin kokoonpanoon ja lähtö vastaa paikallisia ruudukkojännitistandardeja.

Turvallisuussertifikaatit: Tarkista alan standardien, kuten UL 1741 ja IEEE 1547, noudattaminen, jotka takaavat turvallisuuden ja ruudukon yhteensopivuuden.

Seurantaominaisuudet: Valitse invertterit, joilla on integroitu viestintäominaisuus reaaliaikaisen suorituskyvyn seurantaan ja vianetsinnässä.

6.3 Tuotemerkin maine ja takuu

Valmistajan maine: Valitse luotettavuudesta ja tuesta tunnettujen vakiintuneiden tuotemerkkien invertterit.

Takuu: Pidempi takuu (tyypillisesti 10–15 vuotta) tarjoaa mielenrauhan ja osoittaa luottamuksen tuotteen kestävyyteen.

Asiakastuki: Harkitse teknisen tuen saatavuutta ja varaosien tai palvelun hankkimista.

7. Asennus ja huolto

Oikea asennus ja jatkuva huolto ovat välttämättömiä suorituskyvyn ja elinkaaren maksimoimiseksi ruudukon solmio aurinkoinvertterit . Päätätkö palkata ammattilaisia ​​tai yrittää DIY -asennusta, tärkeimpien näkökohtien ymmärtäminen auttaa varmistamaan turvallisuuden, noudattamisen ja järjestelmän luotettavuuden.

7.1 Ammattimainen asennus vs. DIY

Ammattimainen asennus: Useimmat asiantuntijat suosittelevat voimakkaasti, että luvanvaraisten sähköasentajien tai sertifioitujen aurinkoenergian asentajien asentaminen ruudukko-invertterisi on voimakkaasti. Ammattimainen asennus takaa:

Paikallisten sähkökoodien ja turvallisuusstandardien noudattaminen.

Oikea johdotus ja maadoitus vaarojen estämiseksi.

Oikea invertterin kokoonpano ja synkronointi ruudukon kanssa.

Apua lupilla ja tarkastuksilla.

DIY-asennus: Vaikka joillakin inverttereillä on käyttäjäystävällisiä oppaita, ruudukko-invertterin asentaminen itseäsi on merkittäviä riskejä, mukaan lukien:

Mahdollisuudet virheelliselle asennukselle, joka johtaa järjestelmän vikaantumiseen tai turvallisuusriskeihin.

Valmistajan takuut.

Hyödyllisyyden ja paikallisten määräysten noudattamatta jättäminen.

Turvallisuuden ja suorituskyvyn saavuttamiseksi ammattimainen asennus on erittäin suositeltavaa.

7.2 Säännölliset huoltotehtävät

Ruudukko-inverterit vaativat minimaalista huoltoa muihin aurinkokunnan komponentteihin verrattuna, mutta säännölliset tarkastukset auttavat estämään ongelmia ja pidentämään järjestelmän käyttöikää:

Visualitarkastus: Tarkista fyysisten vaurioiden, korroosion tai roskien ympärillä.

Puhdistus: Pidä taajuusmuuttajan ja ympäröivän alueen ilman pölyä ja kosteuden muodostumista.

Laiteohjelmistopäivitykset: Varmista, että invertterilaiteohjelmisto on ajan tasalla optimaalisen suorituskyvyn ja turvallisuuden saavuttamiseksi.

Valvonta: Tarkastele järjestelmän suorituskykyä säännöllisesti seurantaohjelmistojen tai sovellusten avulla poikkeavuuksien havaitsemiseksi varhain.

Tuuletus: Varmista, että invertterin jäähdytysjärjestelmä (puhaltimet tai jäähdytyselementit) toimii hyvin ylikuumenemisen estämiseksi.

7.3 Yleisten ongelmien vianmääritys

Vaikka ruudukko-inverterit ovat yleensä luotettavia, voi syntyä joitain yleisiä ongelmia:

Invertteri ei käynnistä tai sammuttaa: voi osoittaa ruudukkoongelmia, viallista johdotusta tai turvallisuuden sammutusta, jonka on asetettu maantieteellisen suojauksen vastaisella suojauksella.

Virhekoodit tai hälytykset: Useimmat nykyaikaiset invertterit tarjoavat diagnostisia koodeja, jotka auttavat tunnistamaan ongelmia, kuten ylijännite, viestintävirheet tai lämpötilavirheet.

Alennettu lähtö: voi johtua varjostuksesta, likaisista paneeleista tai invertterin toimintahäiriöistä.

Viestintävirheet: Wi-Fi- tai Ethernet-yhteydet voivat toisinaan pudota, mikä vaikuttaa etävalvontaan.

8. Ruudukkosidoksen invertterit asuinrakennuksiin

Aurinkoentialueet ovat yleisimpiä ruudukko-inverttereiden sovelluksia. Nämä invertterit antavat asunnonomistajille mahdollisuuden hyödyntää aurinkoenergiaa tehokkaasti samalla kun ne ovat yhteydessä hyötyverkkoon, tarjoamalla sekä kustannussäästöjä että ympäristöhyötyjä.

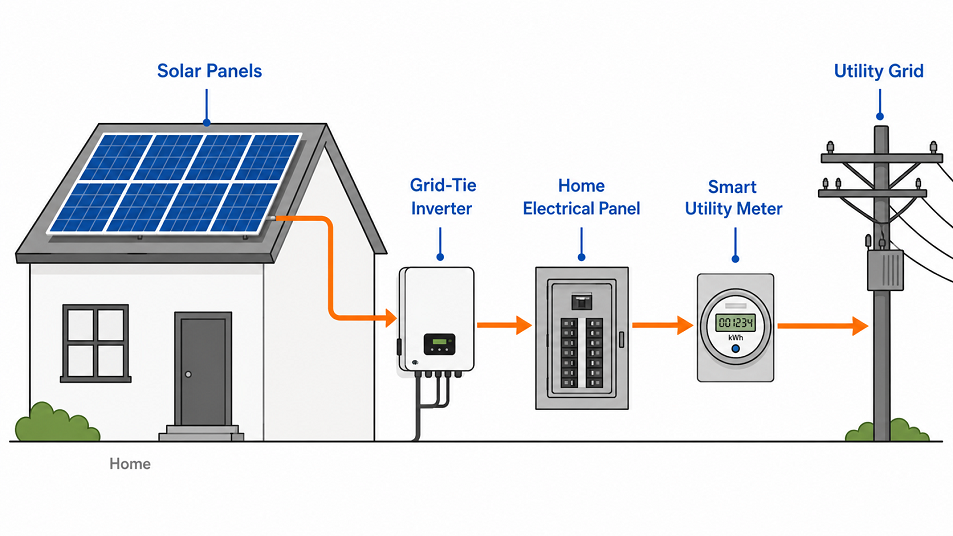

8.1 Tyypillinen järjestelmän asennus

Tyypillinen asuinverkko-solujärjestelmä sisältää:

Aurinkopaneelit, jotka on asennettu katolle tai omaisuudelle auringonvalon sieppaamiseksi.

Merkkijono -invertterit, mikroinvertterit tai sähköoptimoijat sähkön muuntamiseksi ja hallitsemiseksi.

Nettomittari ruudukon lähettämälle sähkölle ja sen piirtämiseksi.

Sähköpaneeli, jossa invertterin vaihtovirta syöttää kodin sähköjärjestelmään.

Tämän asennuksen avulla asunnonomistajat voivat käyttää aurinkoenergiaa suoraan saatavilla ja vetää tarvittaessa ruudukosta jatkuvan ja luotettavan virtalähteen ylläpitämisen.

8.2 Invertterin koonvalmistus kotikäyttöön

Oikea taajuusmuuttajakoko on ratkaisevan tärkeää tehokkuuden maksimoimiseksi ja järjestelmäkysymysten estämiseksi:

Yhdistä taajuusmuuttajan kapasiteetti aurinkopaneelikokoon: Tyypillisesti invertterin nimellistuotto on mitoitettu lähellä aurinkopaneelien kokonaistehoa, usein hiukan pienikokoinen (noin 80–125%) kustannusten ja tehokkuuden optimoimiseksi.

Harkitse tulevaisuuden laajennusta: Jos aiot lisätä lisää paneeleja myöhemmin, valitse invertteri, joka pystyy käsittelemään lisääntynyttä kapasiteettia tai asentamaan useita inverttereitä.

Sisältää kotitalouksien energiankäyttömallit: Kun käytät milloin ja paljon sähköä käyttämäsi sähkö, auttaa valitsemaan invertterin, joka voi täyttää huippuvaatimuksesi ilman ylisuuria.

8.3 Real-maailman esimerkit ja tapaustutkimukset

Monet asunnonomistajat ovat onnistuneesti vähentäneet sähkölaskujaan ja hiilijalanjälkiä asentamalla verkkoon sidotut aurinkojärjestelmät:

Esimerkki 1: Kalifornian perhe asensi 6 kW: n aurinkokunnan mikroinverttereiden kanssa. He kokivat kuukausittaisten sähkökustannustensa vähentämisen 70% ja hyötyivät nettomittaushyvityksistä.

Esimerkki 2: Floridassa asunnonomistaja käytti merkkijono-inverttereitä pariksi tehon optimoijien kanssa puiden osittaisen varjostuksen voittamiseksi, mikä johtaa 15%: n suurempaan energiatuotantoon verrattuna perinteisiin vain jousi-asennuksiin.

9. Kaupallisten aurinkojärjestelmien ruudukkosidosten invertterit

Kaupalliset aurinkoenergiaasennukset sisältävät usein suurempia ja monimutkaisempia järjestelmiä verrattuna asuinrakennuksiin. Näissä ympäristöissä käytettyjen ruudukkosidosten inverttereiden on käsiteltävä korkeampia tehokapasiteetit, tarjottava edistyneen seurannan ja tuen skaalautuvuus kasvavien energiantarpeiden tyydyttämiseksi.

9.1 Skaalautuvuus- ja invertteriharjoitukset

Kaupalliset järjestelmät voivat vaihdella kymmenistä tuhansiin kilowatteihin, jotka vaativat skaalautuvia ja mukautuvia inverttereitä:

Keski-inverttereitä käytetään yleisesti laajamittaisissa kaupallisissa hankkeissa, koska ne kykenevät hallitsemaan laajoja aurinkopaneeleja tehokkaasti.

String-invertterit, joilla on korkeampi kapasiteetti luokitukset, voivat olla sopivia keskikokoisiin kaupallisiin kattoihin tai tiloihin.

Mikroinvertterit ja sähköoptimoijat voidaan soveltaa kaupallisiin asennuksiin, joissa on monimutkaiset kattoasettelut tai varjostushaasteet, tarjoamalla paneelin tason optimointia ja seurantaa.

Skaalautuvien invertteriratkaisujen avulla yritykset voivat laajentaa aurinkokapasiteettiaan ajan myötä ilman suuria laitteiden kunnostusta.

9.2 Seuranta ja hallinta

Tehokas seuranta ja hallinta ovat kriittisiä kaupallisissa aurinkojärjestelmissä johdonmukaisen suorituskyvyn varmistamiseksi ja sijoitetun pääoman maksimoimiseksi:

Edistyneet seurantaalustat tarjoavat reaaliaikaisen tiedon energiantuotannosta, järjestelmän terveydestä ja vian havaitsemisesta.

Etähallinta antaa kiinteistöpäälliköille ja aurinkoenergian tarjoajille mahdollisuuden tunnistaa ja ratkaista nopeasti ongelmat.

Integraatio energianhallintajärjestelmiin (EMS) mahdollistaa energiankulutuksen optimoinnin koko kaupallisessa laitoksessa.

Nämä ominaisuudet auttavat ylläpitämään toiminnan tehokkuutta, vähentämään seisokkeja ja tukemaan kestävän kehityksen tavoitteita.

9.3 Kaupalliset aurinkokannustimet

Monet hallitukset ja apuohjelmat tarjoavat erityisiä kannustimia kaupallisiin aurinkoprojekteihin, mukaan lukien:

Verohyvitykset ja alennukset, jotka vähentävät etukäteen.

Suorituskykypohjaiset kannustimet (PBIS) palkitseva energiatuotanto.

Nopeutetut poisto -edut taloudellisen tuoton parantamiseksi.

10. Turvallisuusstandardit ja määräykset

Ruudukon solmiosuuntaajat On noudatettava tiukkoja turvallisuusstandardeja ja -sääntöjä varmistaakseen, että ne toimivat turvallisesti ja luotettavasti sekä käyttäjille että hyödyllisyystyöntekijöille. Näiden ohjeiden noudattaminen on välttämätöntä laillisen noudattamisen, takuun pätevyyden ja järjestelmän yleisen suorituskyvyn kannalta.

10.1 UL 1741 vaatimustenmukaisuus

UL 1741 on laajalti tunnustettu turvallisuusstandardi Pohjois -Amerikassa inverttereille, muuntimille ja hajautetuissa energiajärjestelmissä käytetyille ohjaimille. Tämä sertifikaatti varmistaa, että:

Taajuusmuuttaja voi turvallisesti irrottaa ruudukosta sähkökatkoksien aikana (saarien vastainen suoja).

Sähköiset komponentit on suojattu vaaroilta, kuten ylijännitteeltä, ylivirta- ja lyhytaikaisilta.

Laite täyttää tiukat sähköiset, mekaaniset ja lämpöturvallisuuden testaukset.

Invertterin valmistajien on saatava UL 1741 -sertifikaatti tuotteilleen, jotta useimmat apuohjelmat ja kannustinohjelmien kelpoisuus on kelpoisuus.

10.2 IEEE 1547 -standardit

IEEE 1547 -standardi määrittelee hajautettujen energiavarojen (kuten aurinkoinverttereiden) yhdistämisen tekniset vaatimukset sähköverkkoon. Tärkeimpiä näkökohtia ovat:

Jännitesäätely: Invertterien on ylläpidettävä vakaa jännitetasoa ruudukossa.

Taajuudenhallinta: Varmistetaan, että taajuusmuuttajat reagoivat asianmukaisesti ruudukon taajuuden variaatioihin.

Istuen vastainen havaitseminen: Lopetetaan nopeasti energian vienti ruudukon häiriöiden aikana.

Viestintäprotokollat: Yhteensopivuuden saavuttamiseksi hyödyllisyysverkon hallintajärjestelmien kanssa.

IEEE 1547: n noudattaminen varmistaa, että taajuusmuuttaja toimii harmonisesti suuremmassa sähköverkon infrastruktuurissa.

10.3 Paikalliset sähkökoodit

Kansallisten ja kansainvälisten standardien lisäksi ruudukko-tietosuunnittelijoiden on noudatettava paikallisia sähkökoodeja ja määräyksiä, jotka voivat vaihdella maan, osavaltion tai kunnan mukaan. Nämä koodit sanovat usein:

Asennuskäytännöt ja johdotusmenetelmät.

Lupa- ja tarkastusmenettelyt.

Hyödyntäyhteysvaatimukset.

Paikallisten koodien tuntemattomien lisensoitujen ammattilaisten kanssa työskenteleminen auttaa varmistamaan turvallisen ja laillisen aurinkoenergian asennuksen.

11. Johtopäätös

Ruudukon solmioiden invertterit ovat kulmakiventekniikka siirtymässä puhdasta, kestävää energiaa. Ne mahdollistavat aurinkoenergian tehokkaan muuntamisen käyttökelpoiseksi sähköksi, synkronoivat saumattomasti hyötyverkon kanssa ja avaamalla taloudelliset ja ympäristöhyödyt sekä asuin- että kaupallisille käyttäjille.

Ymmärtämällä erityyppisiä inverttereitä, keskeisiä piirteitä ja kriittisiä näkökohtia valinta- ja asennukselle, aurinkokunnan omistajat voivat maksimoida sijoituksensa ja edistää tarkoituksenmukaisesti hiilidioksidipäästöjen vähentämisessä. Turvallisuusstandardien noudattaminen ja ajan tasalla pysyminen nousevista tekniikoista varmistaa luotettavan ja tulevaisuudenkestävän aurinkoenergian ratkaisut.

Tuloksena, invertteritehokkuuden, älykkään verkon integroinnin ja energian varastoinnin yhteensopivuuden edistykset lupaavat tehdä ruudukko-tietosuunnittelijoita entistä monipuolisempia ja tehokkaampia. Kun uusiutuva energia kasvaa edelleen, nämä invertterit pysyvät välttämättömiä komponentteja joustavan, puhtaan energian tulevaisuuden rakentamisessa.

Olitpa asunnonomistaja, yrityksen omistaja tai aurinkoammattilainen, omaksuminen ruudukko-invertteri Teknologia on elintärkeä askel kohti energian riippumattomuutta ja ympäristönsuojelua.
